概述
時控模块可以廣泛應用於酒(jiu)店、場館、火(huo)车站、停(ting)车(che)場、機場、商業大楼、餐厅等照明場景。時控(kong)模块集成時間控製、光照(zhao)控製、消防聯動功能，可以根據照(zhao)明場合，灵活配置功(gong)能。配備液晶屏幕，支持本地(di)按键(jian)控製，人機(ji)交互性(xing)好。支持網關(guan)通(tong)信，可通過上位機、手(shou)機app實現远程控製和配置場景一键配置(zhi)。
產品功能
具有一键总開/消防聯動功能
数碼管配置，簡約轻量
場景一键配置
内(nei)置網關模块，灵活可拓(tuo)展(zhan)
技術指標
|
工作電源 |
AC 220V |
|
回路輸出 |
4,6,8,10,12路 |
|
安裝方式 |
导轨安裝 |
|
通訊方式 |
RS485通訊总線 |
|
工作温度 |
-30℃-70℃ |

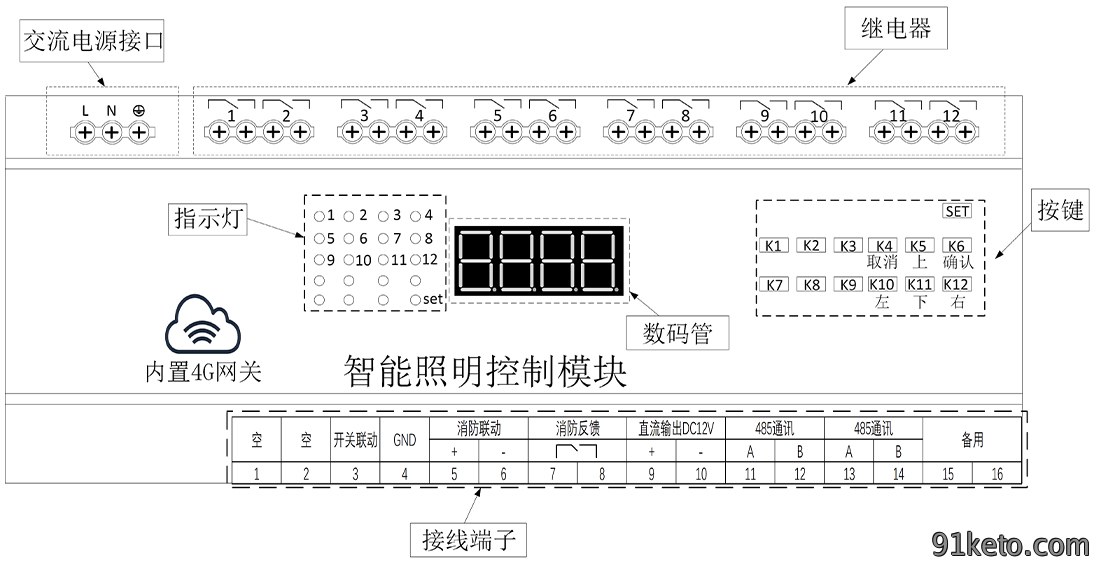

面板說明
功能配置及說明
按键定義（以12路為例）
|
名称 |
功能 |
|
SET键 |
切换(huan)設置模式和開關(guan)模式，SET指(zhi)示為紅燈時為設置模式 |
|
K4(取消) |
進入設置模式后，作為取消(xiao)設置键 |
|
K6(確認) |
進入設置模式后，作為確認設置键 |
|
K5(上) |
進入設置模式后，作為“上”設置键 |
|
K11(下) |
進入設置模式后，作為“下”設置键 |
|
K10(左) |
進入設置模式后，作為“左”設置键 |
|
K12(右) |
進入設置模式后，作為“右”設置键 |
|
K1-K12 |
進入(ru)開關模式(shi)后，作為開關控(kong)製(zhi)，單擊切换繼電器状態 |
|
全開組合键 |
進入(ru)開關模式(shi)后，同時(shi)按(an)下“確認”键和“右”键 |
|
全關組合键 |
進入(ru)開關模式(shi)后，同時(shi)按(an)下“上”键和“下”键 |
指示燈說明
|
名称 |
作用 |
|
燈1-燈12 |
燈亮表示對應繼電器闭(bi)合，燈滅表示對應繼電器断(duan)開(kai) |
|
SET燈 |
藍燈為(wei)配網成(cheng)功標志；紅(hong)燈為設(she)置模式標志。 |
端子說明
|
名称 |
定義 |
|
L |
火線端子 |
|
N |
零線端子 |
|
消防反饋 |
接(jie)入24V消防輸入(ru)信號，輸入信號，繼電(dian)器闭合 |
|
開關聯動 |
全(quan)開全關二選(xuan)一接入開關一端，開(kai)關另一端接入公共端 |
|
消防輸入 |
消防輸入24V直流電壓 |
|
直流輸出 |
直流輸出12V供電 |
|
485通訊 |
485通訊(xun)端口，用於(yu)连接485通訊 |
操作介紹
按下“SET”键進入(ru)設(she)置模式，不同的界面可(ke)以通過“上”、“下”键進行信息切换；按“確認”键(jian)進入字(zi)符闪烁進入參数設置，可(ke)按“上”、“下”键進行參数更改，按“確認”键確定參(can)数(shu)更改；按“取消”键返回(hui)上一(yi)級界面。
控製參数設置
|
数碼管字符 |
功能說明 |
字符範围 |
详細功能定義 |
|
A |
模块地址 |
1-252 |
同一個網關下连接的模块地址(zhi)不能(neng)設相同的编號 |
|
B |
開機状態 |
1：記忆
2：全開
3：全關
|
模(mo)块接通工(gong)作電壓時，所有回(hui)路保持上次断電的工作状態。
每(mei)次模块接通工作電壓時，所有回路全開。
每(mei)次模块接通工作電壓時，所有回路全開。
|
|
C |
消防聯動 |
1：強切
2：強启
|
当消防24V電壓輸入時，所有回路(lu)断開。
当消防24V電壓輸入時，所(suo)有(you)回路接通。
|
|
D |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出廠默認：19200 |
|
E |
全開延時 |
0-20（0-2s） |
設置全開或全關(guan)時回路之間的開启或關闭間(jian)隔。 |
|
F |
恢复出廠設置 |
0、1 |
0：代表无效
1：表示恢复出廠設置
|
|
O |
协議 |
0、1 |
0：標準485
1：非標485协議
|
產品尺寸圖

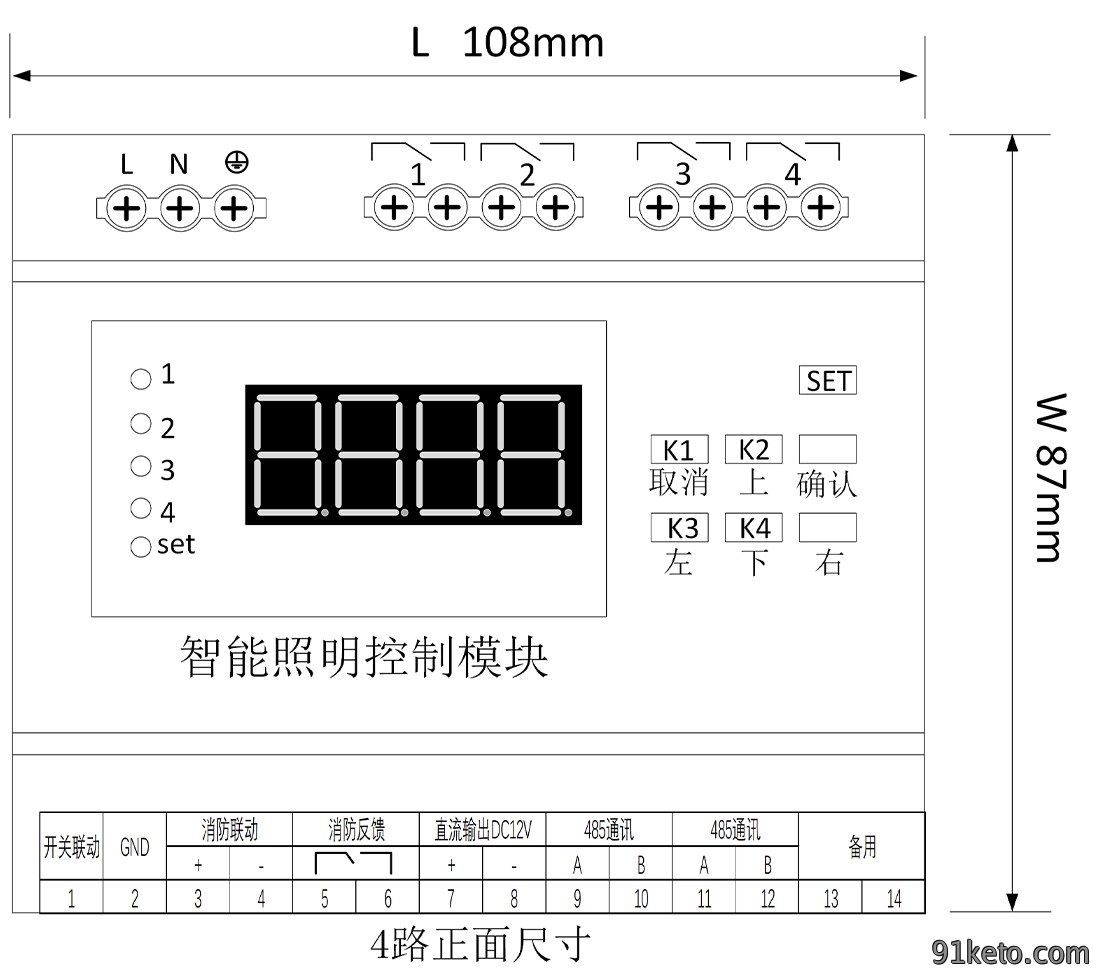

4路正面尺寸圖

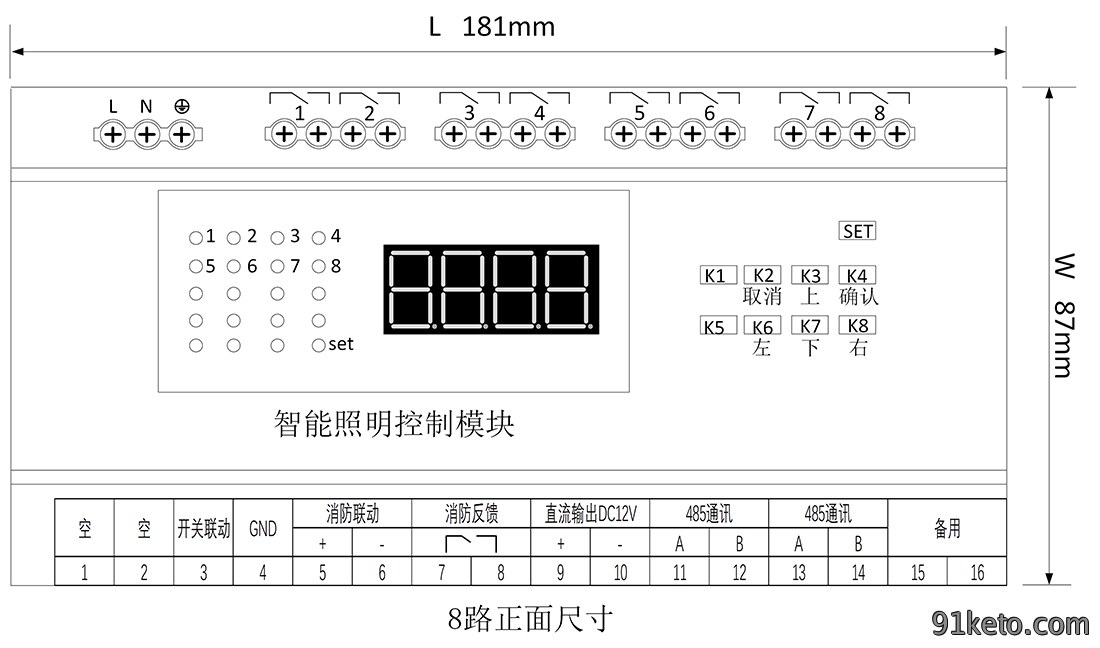

8路正面尺寸圖

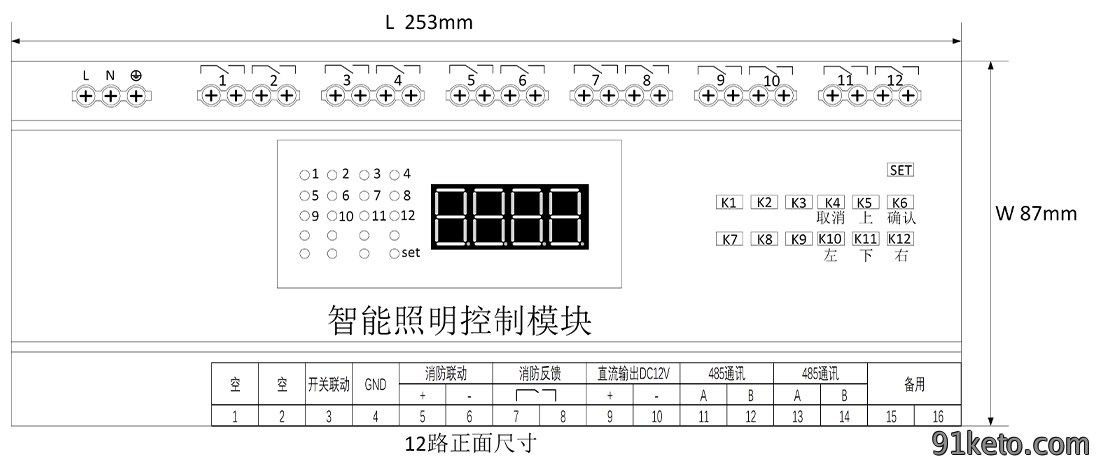

12路正面尺寸圖

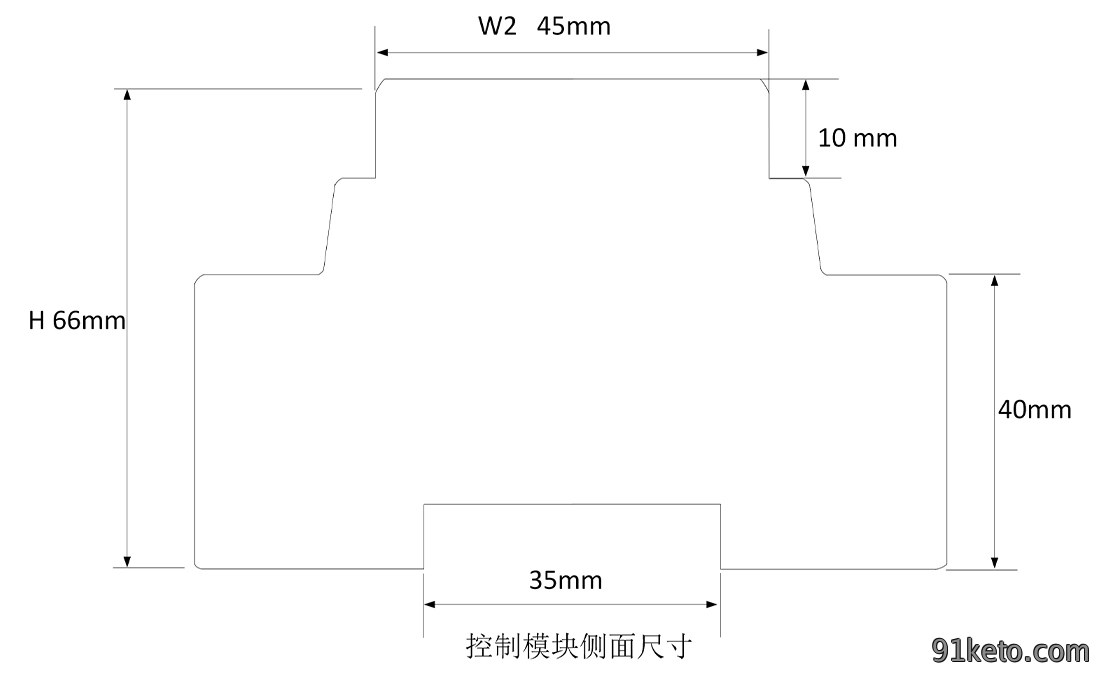

侧面尺寸圖

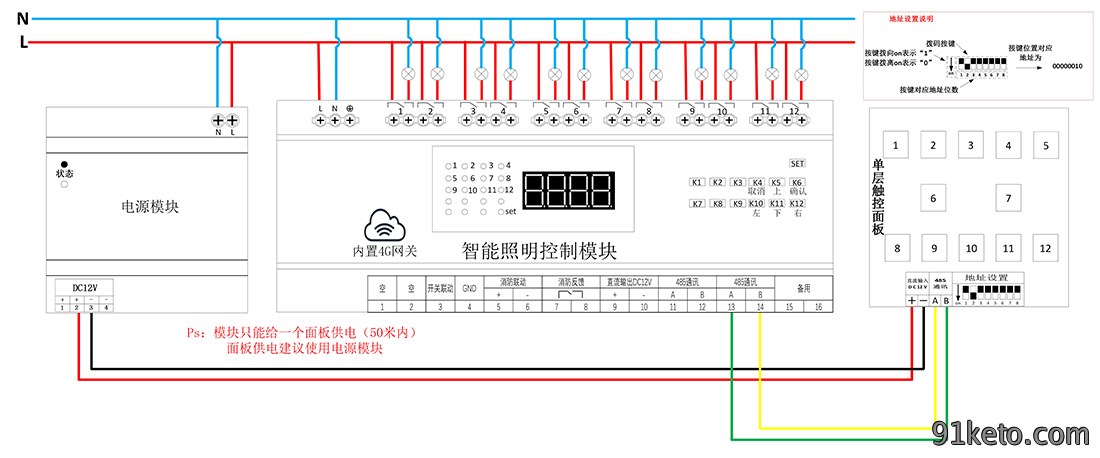

内置4G控製接線圖
