產品描述
概述
智能(neng)照明系統作為一種將計算機(ji)技術、通信技(ji)術、電子技術深度融合的照明管理方案，在建筑、市政、景觀等多個领域面臨的節能减(jian)排需求驅(qu)動下應運而生，是現代城市基礎設施和建筑物能源管理的(de)重要組成(cheng)部分。该系統具備照明設備自主工作(zuo)、远程控製、状態(tai)监(jian)控、場景自定義等核心(xin)功能，可廣泛應用於智(zhi)能建筑(zhu)、景區、酒店(dian)、體育場所等(deng)多樣化場景，實現照(zhao)明的智能化、個(ge)性化(hua)與節能化管理，满足不(bu)同用戶對光環境質量和運維(wei)效率的多層次訴求。本系統(tong)在照明設備自主運行方面(mian)，采用定時控製(zhi)功能、日出日落控製功能、光照強度控製功能與雷(lei)達感應功能的(de)协同組合，使設備能够根(gen)據時間、自然光強度、人員活動等多維条(tiao)件自(zi)主調節，避免(mian)不必要的能源消(xiao)耗，在工作日峰值用電時段與非工作時(shi)段均可(ke)實現阶梯式的功率管理。在远程控製與监控基礎設施方面，本系統自主研(yan)发了快速響應多主多从485通信技(ji)術、LAN通信技(ji)術、4G通(tong)信(xin)技術等多層級通信架構，完成(cheng)系統内部的實時信(xin)息交互，為远程照明設備控(kong)製(zhi)、照明設備運行(xing)状(zhuang)態监控、照明(ming)場景自定義功能提(ti)供可靠的通信基礎，確保在复雜的建筑環保與園區場景中也(ye)能維持稳定的数(shu)據傳輸與指令執行效率。
產品功能
●液晶顯(xian)示屏，人(ren)機界面友好
●星期模式/每(mei)路4組時間段設(she)置
●天文時鐘、假期控製
技術參数
| 工作電源 | AC 220V |
| 回路輸出 | 4,6,8,10,12路 |
| 安裝方式 | 导轨安裝 |
| 通訊方式 | RS485通訊总線 |
| 工作温度 | -30℃-70℃ |
模块參数默認設置
| 功能 | 默認參数 |
| 工作模式 | 時控 |
| 定時設置 |
默認：无
星期：周一至周日開启
|
| 經纬度與時區設置 |
時區：东八
使能：否
|
| 光控設置 |
使能：關
開通：光強<15
關断：光強>25
|
| 通信地址設置 | 地址：1 |
| 通信波特率設置 | 波特率：19200 |
| 消防模式 | 強启 |
| 電量采集 | 關（計量模块需開启） |
| 開燈延時設置 | 200ms |
| 同一路設置 |
時控設置同1路：否
假期設置同1路：否
光照設置同1路：否
經纬度設置同1路：否
|

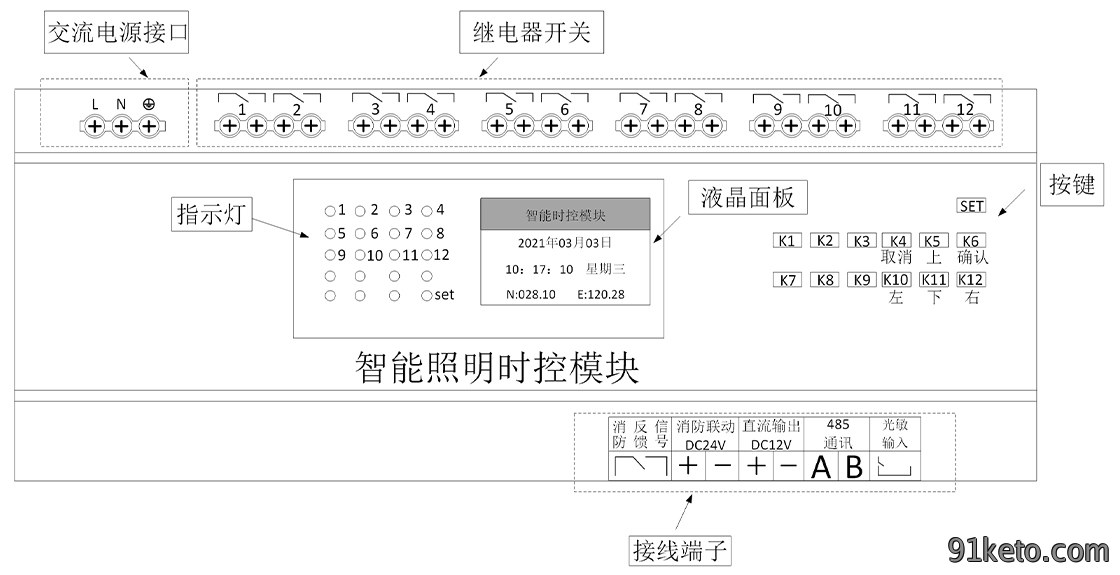

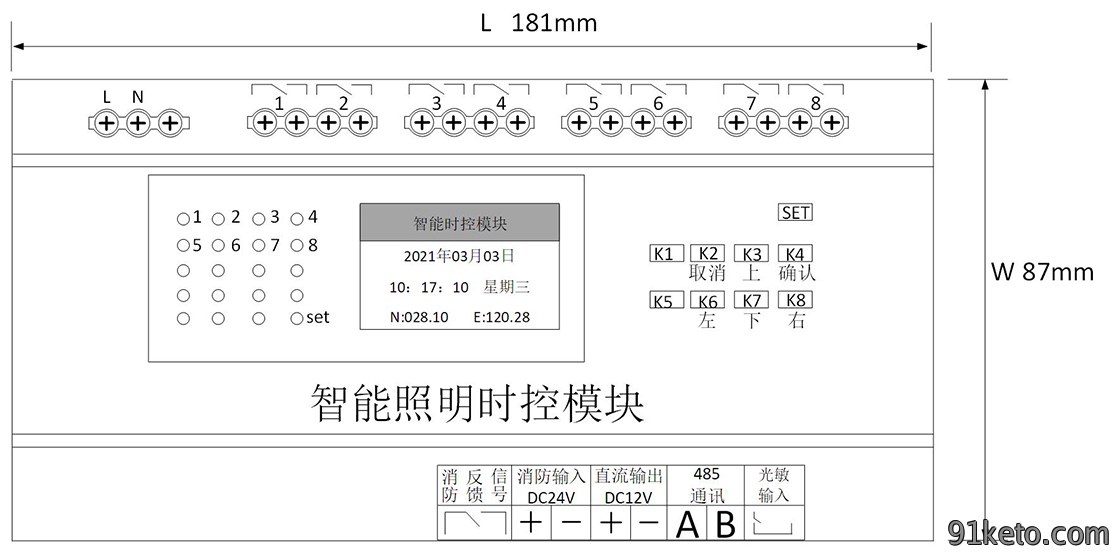

面板說明
功能說明及配置
按键定義（以12路為例）
| 名称 | 功能 |
| SET键 | 切换設置模式和開(kai)關模(mo)式，SET指(zhi)示燈亮，進入設置模式 |
| K4(取消) | 進(jin)入設置模式后(hou)，作(zuo)為取消設置键 |
| K6(確認) | 進(jin)入設置模式后(hou)，作為確認(ren)設置键 |
| K5(上) | 進(jin)入設置模式后(hou)，作為“上”設置(zhi)键 |
| K11(下) | 進(jin)入設置模式后(hou)，作為“下”設置(zhi)键 |
| K10(左) | 進(jin)入設置模式后(hou)，作為“左”設置(zhi)键 |
| K12(右) | 進(jin)入設置模式后(hou)，作為“右”設置(zhi)键 |
| K1-K12 | 進入開關模式后，作為開關控製，單擊切(qie)换(huan)繼電器状態。 |
| 全開組合键 | 進入開關模式后，同時(shi)按下(xia)“確(que)認”键(jian)和“右”键 |
| 全關組合键 | 進入開關模式后，同時(shi)按下(xia)“上”键(jian)和“下”键 |
指示燈說明
| 名称 | 作用 |
| 燈1-燈12 | 燈亮表示對應繼電器(qi)闭合，燈滅表示對應繼(ji)電(dian)器断開。 |
| SET燈 | 燈亮(liang)表示模块進入設置模式(shi)，燈(deng)滅表示模块進入開關模式。 |

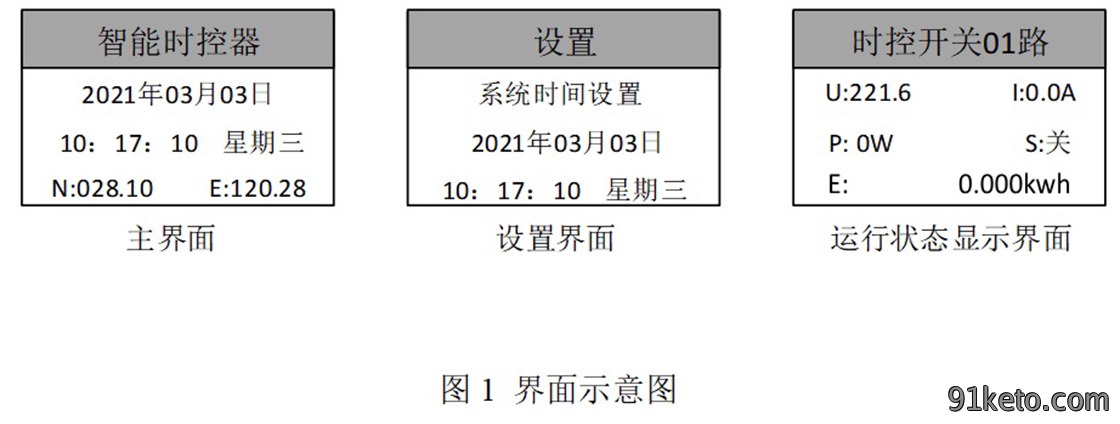

菜單介紹
本系統的(de)菜單結構設(she)計采用分層式架構，依次包含主界面(mian)、設置界(jie)面和運行(xing)状態顯示界面三個核心模块。用戶進(jin)入設置模式后，可通過(guo)"左"、"右"键在各項參数和功能選項間進行切(qie)换操作(zuo)。而在不同的界(jie)面之間切换時，則需使用"上"、"下"键來完成信息項的逐項(xiang)浏覽。
功能設置

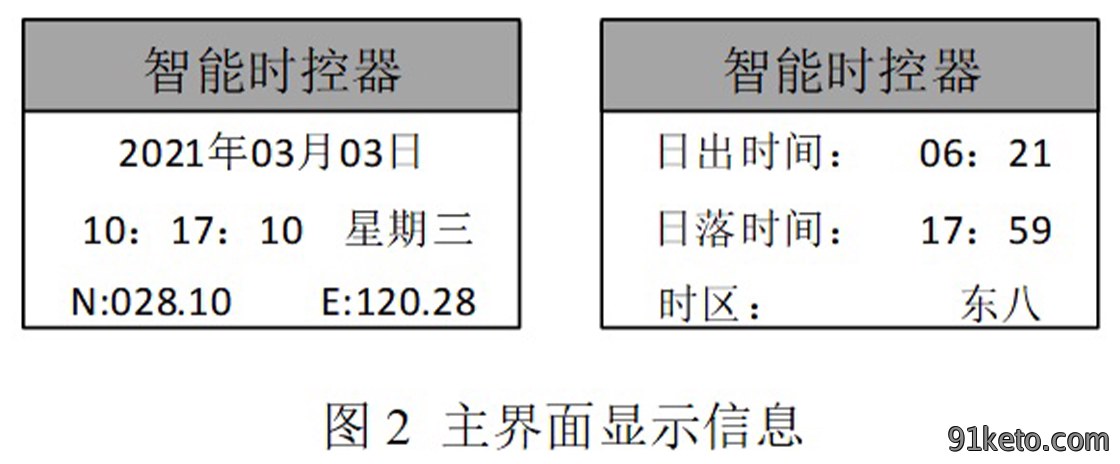

主界面信息介紹
主界面可(ke)以顯示当前模块設置的時(shi)間、經纬度、日出(chu)日落時間、時區。按下SET键后，在主界(jie)面按“上”、“下”键可以切换界(jie)面，如圖2所(suo)示。
設置界面介紹
在設置界(jie)面可以對(dui)系統時間、時控模(mo)式、光控模式这些主要功能進行(xing)設置(zhi)。

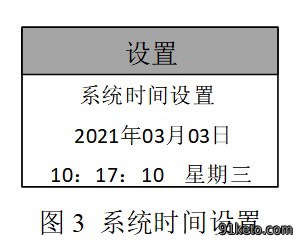

系統時間設置
進入設備的設置界面(mian)后，用戶需要通過按壓"上"、"下"导航键在各個功能模块(kuai)間依(yi)次切换，逐項浏覽直至到達(da)系統時(shi)間設置界面。首次按下確(que)認键后屏幕随即出現光標提示符，随后用戶可移動光標至(zhi)待調整的具體參数位置。当再次按下確認键時光標(biao)將進(jin)入连續闪烁状態，表示该參数已被成(cheng)功選中並(bing)激活。此時(shi)按"上"、"下"键即(ji)可改變對應參数的数值大小(xiao)，用戶可(ke)逐步調整到所需(xu)的目標数值。確認所(suo)有修改无误后(hou)按下確認键，系統將(jiang)自動保存该參数的全部設置信息並完成整個操作流程(cheng)。
時控模式

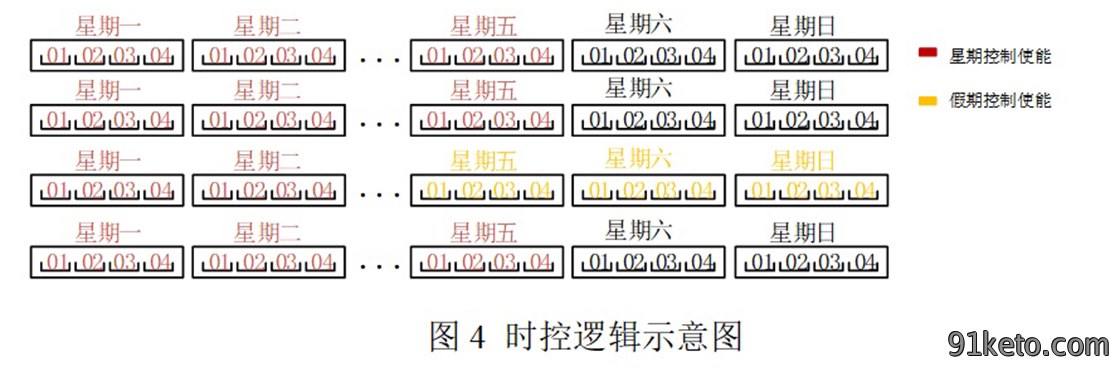

時控模(mo)式(shi)包含時間段控製、經纬度(du)控製、星期控製、假期(qi)控製。
時間段控製：可以設置燈光在某個時間段(duan)打開(kai)，一路開關可以設置4段時間段(duan)。
經纬度控製：可以根據設置的(de)經纬度，自動計算(suan)日出日落時間(jian)，實現(xian)日出關燈、日落開燈的控製。
星期控製：可以設置一周内每天時間段控(kong)製(zhi)生效情况，即星期控製(zhi)是時間段控製的使能(neng)開關。
假期控製：是(shi)優先級高(gao)的時間段控製。在(zai)節假日这(zhe)天，不執行(xing)原(yuan)來星期控製、時間段控製(zhi)和經(jing)纬度控製，而只執行節假日控製設置的參(can)数(shu)。
時控模式設置

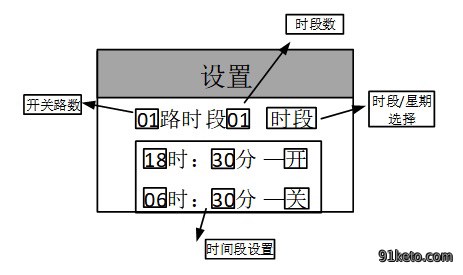

1.時間段設置
開關路数：繼(ji)電器路数，由型號決(jue)定，分為(wei)由4路、8路、12路、16路。
時段数：一路可以設置4路。
時段/星期控製選擇：默認(ren)為時控設置(zhi)，切换至星期，進入星期控製界面。
時間段設置：設置每(mei)個時段繼電(dian)器打開和闭合設置。

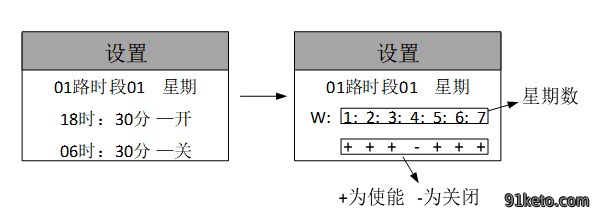

2.星期設置
在時(shi)間段設置界面(mian)，將“時段”設置為“星期”后，按確認進入星(xing)期設置界面。
每路的星期(qi)控製各自独(du)立，時段選擇失效。

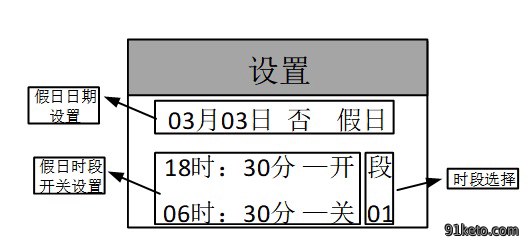

3.假期設置
假日日期設置：可以自定義(yi)一年中(zhong)的任意時間為假日，調整時間，設置為是。
假日時(shi)段開關設置：設(she)置(zhi)一個時段的繼電器的開和關。
時段選擇：一共(gong)由4個時間段。

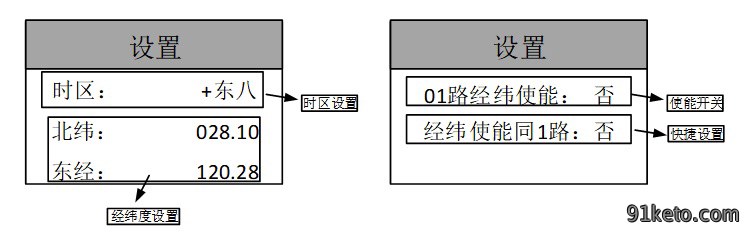

4.經纬度設置
時區設置：可以(yi)設(she)置任意24個時區。
經纬度設置：可以設置任意經纬度，自動計算当地日(ri)出日落時間。
使能開關：可以(yi)分別使能(neng)每一路的開關。
快捷設置：全部(bu)回路的經維(wei)度控製同01路。
5.日出偏移和协議設置
日出偏移設置：可以調整当(dang)地日出日落的偏(pian)差時間。
协議設置：調整协議為標準(zhun)协議或者非標準协議.

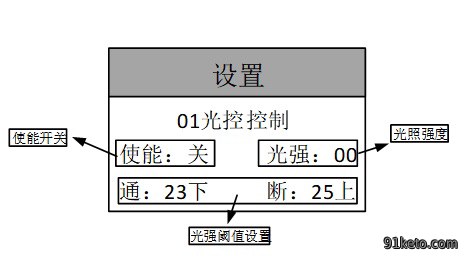

光控設置
在設置(zhi)界面按“上”、“下”键，切换至光控控(kong)製設置界(jie)面。界面介紹如下：
使能開關：光(guang)控控製使(shi)能開關，“開”為使能，“關”為(wei)不使能。
光強：在接線正確的情况下，顯示当前(qian)的光(guang)照強度。
光強阈值設置：設置闭合開關和断開(kai)開關的光(guang)強阈值。

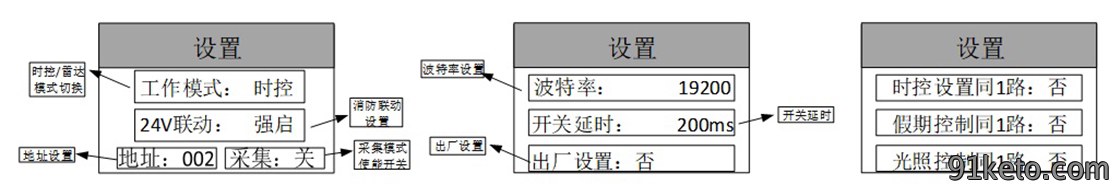

模块及其他設置
在設置(zhi)界面按“上”、“下”键，可看到以(yi)上設置界(jie)面。界面介紹如下：
時控/雷達模式切换：時控模式下可以(yi)進行時段控製、星期控製、假日控製、經纬度(du)控製、光照(zhao)控製。雷達模式下需要配(pei)合雷達模块實現對(dui)開關的控製。
消防聯動設置：当消(xiao)防聯(lian)動24V輸入時，全部開關強启(qi)（開）或(huo)強(qiang)切（關），消防反(fan)饋開關闭合(he)，24V信號消(xiao)失后，變回原(yuan)來信號(hao)。
地址設置：模块的地址碼，地址要(yao)唯一(yi)，RS485通訊時不可重复(fu)。
采集：測量回路電壓、電流、功(gong)率、電能等參数(shu)。
波特率：可以(yi)設(she)置19200、9600、4800、2400，默認為19200，不建議(yi)更改。
開關延時：可以全開各路開(kai)的動作(zuo)間隔，可調範围在(zai)0-2000ms。
出廠設置：恢(hui)复出廠設置將消除已經設(she)置的内容，恢复(fu)至出廠設(she)置，可用以假日控製的消除。
時控設置同(tong)1路：如果其他路(lu)時段控製設置和1路相(xiang)同，可以(yi)使能(neng)该設置，實現(xian)將1路中4個時段的時控設置复製到其他(ta)路，節省設置時間(jian)。
假(jia)期設(she)置同1路：如果其他路開關的控製和1路相(xiang)同，可以(yi)使能(neng)该設置，實現假期控(kong)製(zhi)全部回路和時間段，節省設置時間(jian)。
光照設置同1路：如果其他路的光照控製設置和1路相(xiang)同，可以(yi)使能(neng)该設置，實現(xian)將1路的光照控製复(fu)製(zhi)到其他路，節省設置時間(jian)。
經纬度設置同1路：如果其他路的經纬度控製設置和1路相(xiang)同，可以(yi)使能(neng)该設置，實現(xian)將1路的經纬(wei)度控製复製到其他路，節省設置時間(jian)。

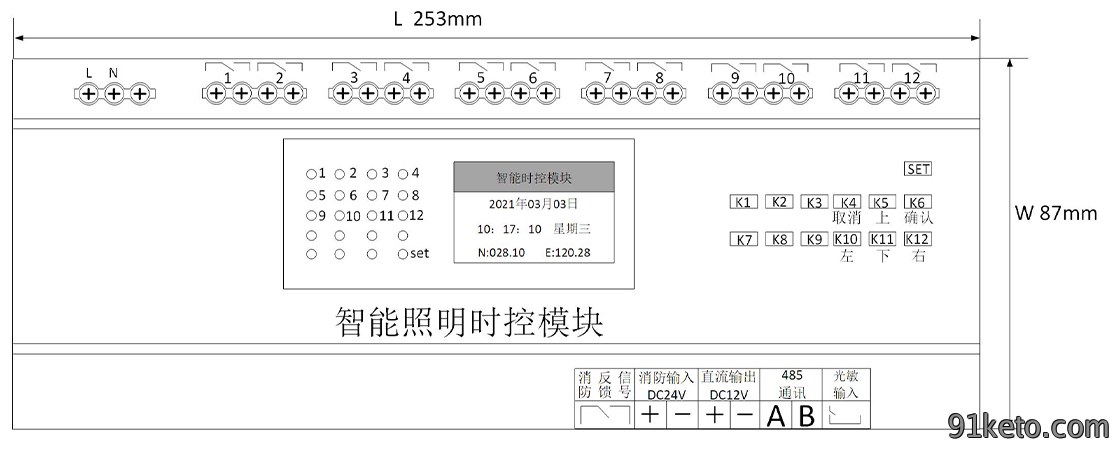

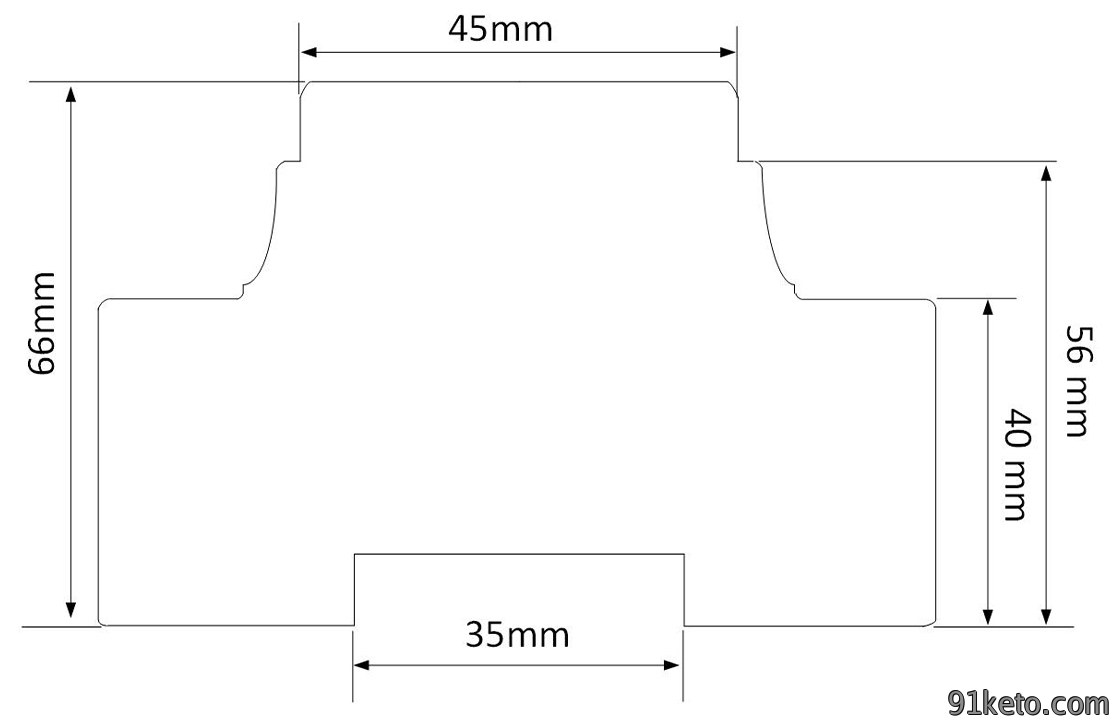

外觀與尺寸

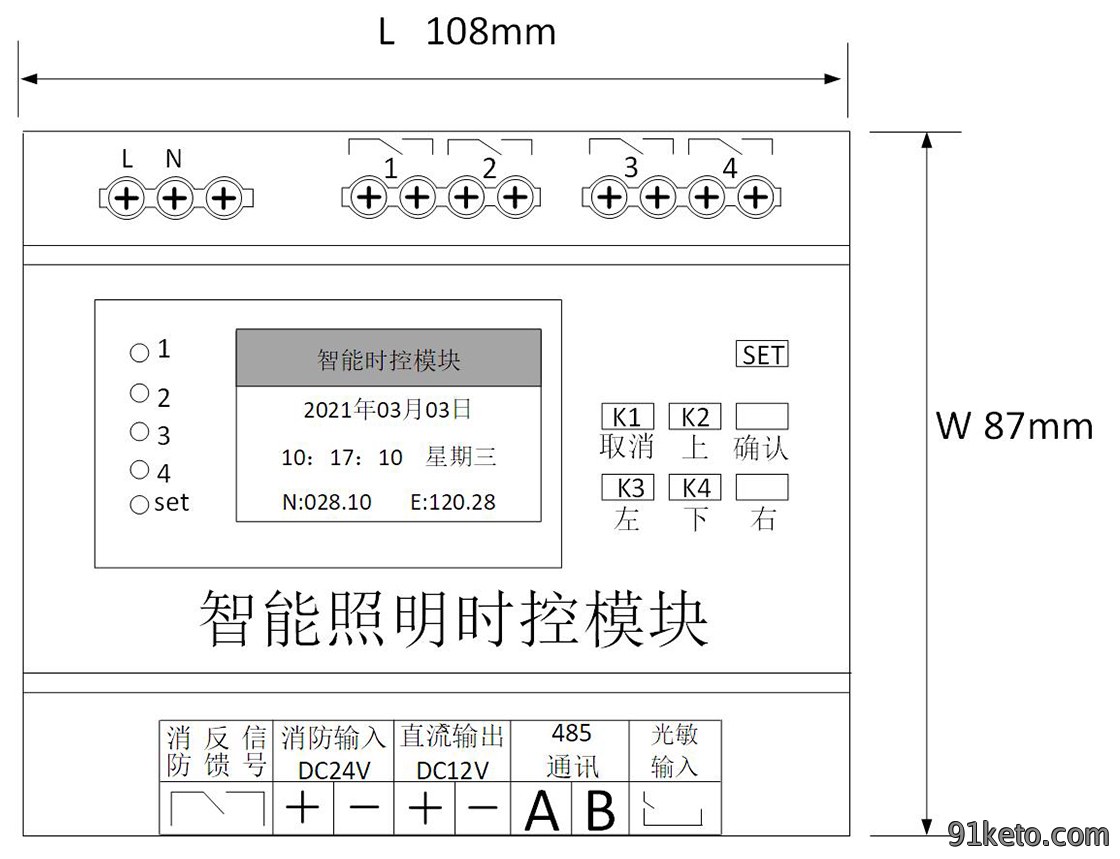

時控模块(kuai)單(dan)層4路正(zheng)面尺(chi)寸

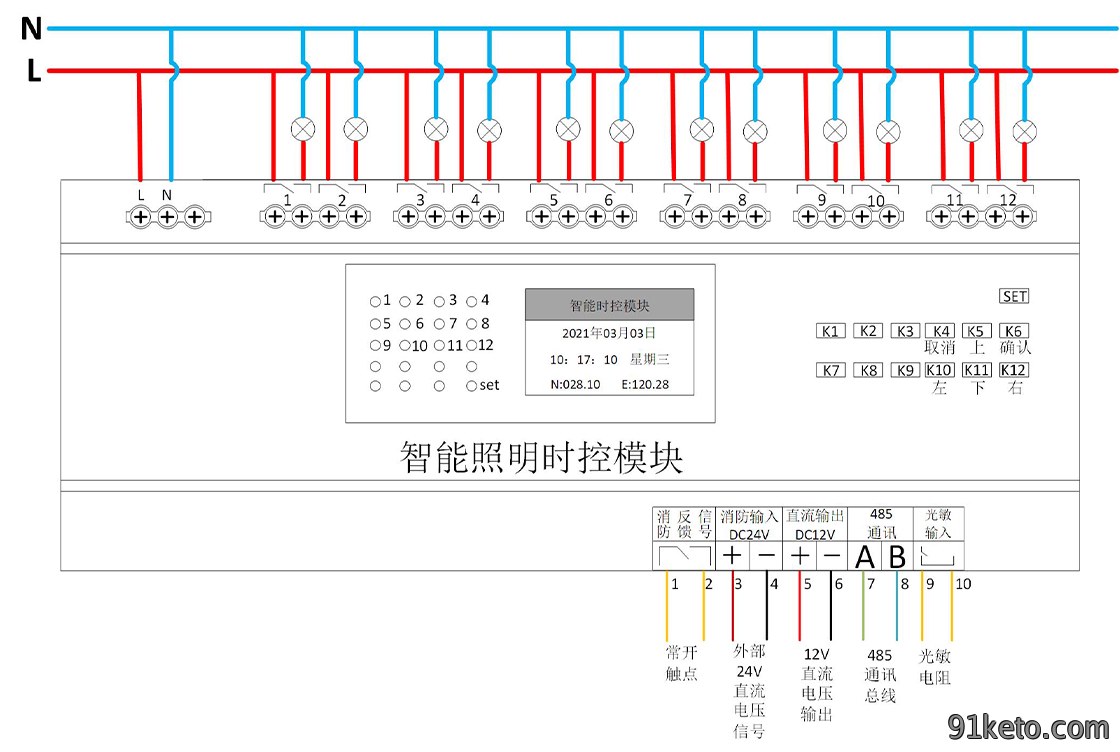

模块接線圖
