產品描述
產品簡介
隔离加(jia)強(qiang)型 485 中繼器，兼容 RS485 標準，能够延长 RS-485 总(zong)線(xian)網絡的通信距离，增加(jia)RS-485網絡設備(bei)的個数(shu)，内置(zhi)工業級技術的信號隔(ge)离電路及DC/DC隔离模(mo)块，能够提(ti)供高達 2500Vrms 的隔离(li)電壓，接口兩端带有(you)快速的瞬態電壓抑製保護器，過欠壓保護(hu)，過流保護(hu)等一體(ti)式保護電路設計，有效保護 RS-485接口(kou)，采用(yong)当今先進的 TV（STRANSIENT VOLTAGE SUPPR- ESSOR）瞬態(tai)電壓抑(yi)製器，正常(chang)情况(kuang)下 TVS 管呈高阻状(zhuang)態(tai)，当 TVS 管兩端經受瞬間的(de)高能(neng)量冲擊時,它能以極(ji)高的速度將其兩(liang)端的阻抗降低，吸收(shou)一個大電流(liu)，从(cong)而把其兩端的電壓钳(qian)製在一個预定的数值上，保護后面的電路元(yuan)件不因瞬態(tai)高壓冲擊而损坏。此保護(hu)器可以有效地(di)抑製闪電（LIGHTNI-NG）和 ESD，提供每線 600W 的(de)雷擊浪涌保(bao)護功率，以及各種原因在線(xian)路上(shang)產生的浪涌電壓和瞬態過壓，並且極小的極間電容保證(zheng)了(le) RS-485 接口的高速傳輸。
產品應用
應用於主控機之間、主控機與單片機或外(wai)設(she)之間構成點到點、點到多點远程(cheng)多(duo)機通信網絡，實現多機應答通信. 廣泛地應用於(yu)工業自動化控製系統、一卡通、云臺监控、門禁系統、消費(fei)系統、考(kao)勤系統(tong)、停(ting)车場系統(tong)、自助(zhu)銀行(xing)系統、公共汽车收費系統(tong)、公路收(shou)費站系統等等(deng)。
產品特點
兼容 RS485 標準；
電源、信號(hao)接口電路防呆設(she)計，有效保護误(wu)接線导致產(chan)品损坏的問題；
能够延长 RS-485 总(zong)線(xian)網絡的通信距离，大(da)大提(ti)高整個 RS-485 網絡的可靠性；
通信速率：300bps ~ 115200bps；
兩端接口(kou)能(neng)够连接多達 256 個 RS-485 設備；
理(li)想(xiang)環境下通訊距离達 1800 米；
電源及数據流量指示燈(deng)，可檢測故障點；
工作方式：异步半雙工（RS-485）；
隔离加(jia)強(qiang)型（隔离電壓 2.5KVrms/500VDC 絕缘），采用專用 DCDC 模块，兩端 RS-485 提供每線 600W 的防雷、浪涌、+/-15KV ESD 保護及防止共地干(gan)扰；
工業級設計，导轨式安裝，優選進口元器件，全部(bu)表面贴(tie)裝工藝；
内部(bu)带有零延時(shi)自動收发轉换，自動识別数據流方向，不需要握手信(xin)號即可實現半雙工模式轉换(huan)。
工作環境: 0℃~60℃ 相對湿度 5%~95%
級聯: RS485 端可以級(ji)聯增強型的 RS485 設備 256 個。(實际應用中可以級聯的設備数量取決於其他設備(bei)所采用(yong)的 485 芯片(pian)類型，目前普通 485 芯片可級聯到 32個通信(xin)節點，增強型的可以級聯到 256 個通信(xin)節點。当然，實际應用可以達到的節點数還和通訊環境、線(xian)材、通訊(xun)距离(li)、通訊速率都有關(guan)系)。
產品參数說明
|
隔离電壓 |
2.5KVrms/500VDC絕缘 |
|
通訊方式 |
RS485 |
|
通訊速率 |
300bps~115200bps |
|
工作方式 |
0℃~60℃
相對湿度5~95%
|
|
通訊距离 |
理想環境下達到1800m |

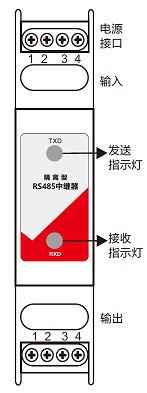

端口定義
電源引脚分配
|
端子序號 |
定義 |
信號說明 |
|
1 |
A |
A（485 +） |
|
2 |
B |
B（485 -） |
|
3 |
- |
DC12v電源负 |
|
4 |
+ |
DC12v電源正 |
RS485引脚分配
|
端子序號 |
定義 |
信號說明 |
|
1 |
A |
A（485 +） |
|
2 |
B |
B（485 -） |
|
3 |
SGND |
地線 |
|
4 |
SGND |
地線 |
注意：本產品輸出无负载電(dian)阻.因各使用場合负载(zai)電阻有所不同，一(yi)般為 120 欧姆。每個產品均(jun)有配(pei)套贈送終端電阻。
終端電阻(zu)的接法(fa)：先不接如果能稳定(ding)通訊就可以不接終端電(dian)阻，远(yuan)距离通訊不(bu)稳定時，輸(shu)入和輸出的 485 口均 需並聯一個終端電阻，一端接 A、一端接 B。如有手拉手接一(yi)串設備，則在最后一個設備(bei)上也並(bing)聯一個終端電阻。

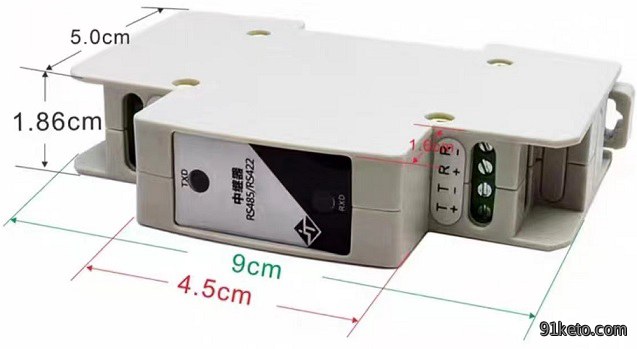

產品尺寸圖
信號共地
同一個網段上的所有設備必须具有統(tong)一的信(xin)號地，以避免共模干扰。
集中(zhong)供電時，把同一個網(wang)段上的所有(you)電源(包括通訊設 備的(de)自带(dai)電源)的直流负(fu)極直接接到一起組成公共(gong)信號 地，此時信號地即(ji)直流電(dian)源地。
單(dan)家(jia)独立供電時，把同一(yi)個(ge)網段上所有总線設備的地(黑線(xian))引脚接在一起，由此(ci)組(zu)成公共信號地。
总線材料推荐選型
|
布線距离 |
信號線 |
電源線 |
|
200m内 |
2*0.3mm2，雙绞，護套線 |
2*0.5mm2,平行,護套線 |
|
200-500 |
2*0.5mm2,雙绞,護套線 |
2*0.75mm2,平行,護套線 |
|
500-1200 |
2*0.75mm2,屏蔽雙绞,護套線 |
2*1.5mm2,平行,護套線 |
|
1200m以上 |
2*1.0mm2,屏蔽雙绞,護套線
在1200處加中繼器
|
2*1.5mm2,平行,護套線 |
調試方法
首先要確保設備接線正確，且嚴格合乎規範:
1.共地法：用 1 条線或者屏蔽線將所有 485 設備(bei)的 GND 地连接起來，这樣可(ke)以避免所有設備之間存在影響(xiang)通訊的電勢差。
2.終端電阻法：在最后一臺 485 設備(bei)的 485+和 485-上(shang)並接 120 欧(ou)姆(mu)的終端電阻來改善通訊質量。
3.中間分段断(duan)開法(fa)：通過从中間断開來(lai)檢查是否是設備负载過、多通訊(xun)距离過长、某臺(tai)設備损害對整個(ge)通訊線路的影響等原因。
4.單独拉線法：單独簡易暂時拉(la)一条線到設(she)備，这樣可(ke)以用來排除是(shi)否是布線引起了通訊故障。
5.更换轉换器法：随身攜带几個轉换器，这樣可以排除是否是轉换(huan)器質量問題影響了通訊質(zhi)量。
6.筆記本調試法：先保證自己随身攜带的(de)電脑筆(bi)記本是通訊正常的設備。替换客戶電脑，來進行通(tong)訊，如果可以，則表明客戶的電脑的串口有可能(neng)被损害或者受伤。

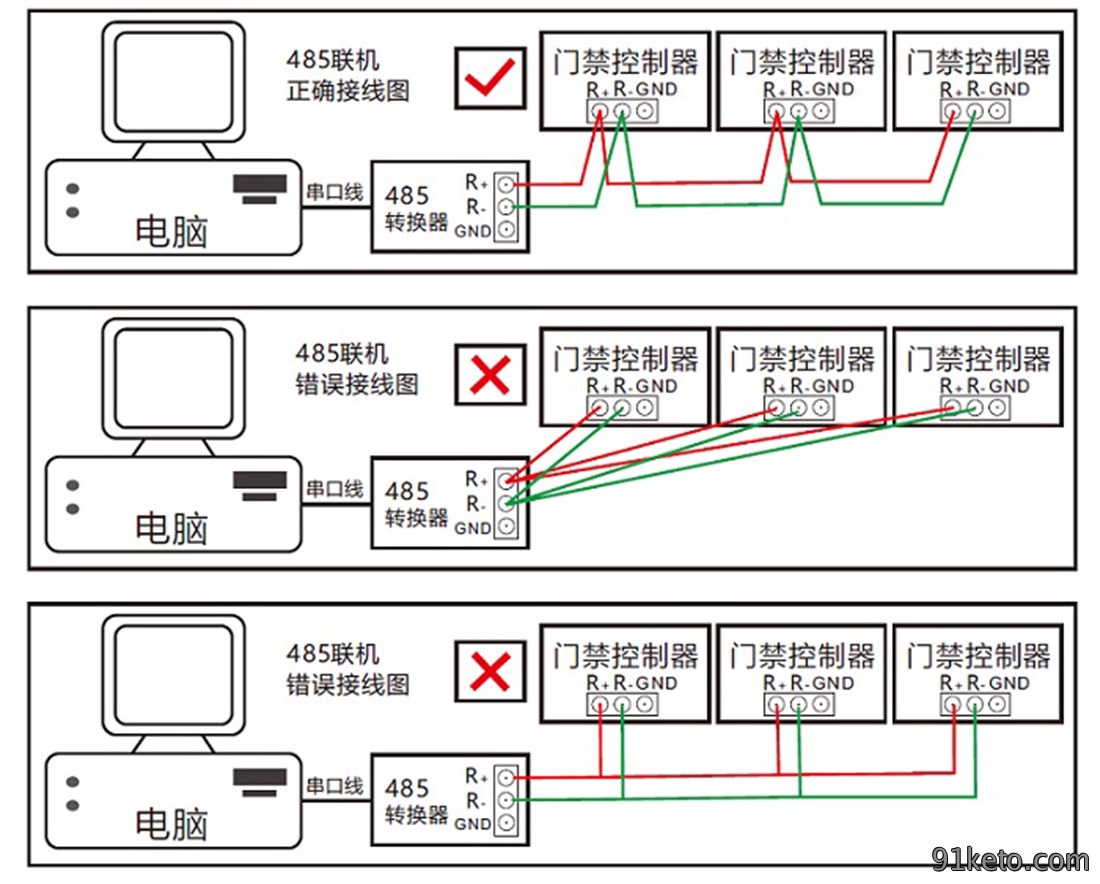

485正確布線圖
布線注意事項：
1.485 通信線采用屏蔽網雙绞線(xian)，总(zong)长(zhang)不超過 1800 米。
2.布線(xian)盡量远离离壓(ya)電線，盡量不要與電源線並行，更不能扎(zha)在一起。
3.485 总線一定要是手牵手式的总線(xian)結構，坚決杜絕星型连(lian)接和(he)分叉连接。如需星型布線請加 485 集線器。
4.超出 30 臺控製器或(huo)線长大於 500 米，必须采用 485 中繼器。
5.交流(liu)供電的(de)設備及機箱一定真是接地，而且接地(di)良好。
6.用屏蔽線將所有 485 設備(bei)的 GND 地连接起來。
7.如果在通訊過程中不稳(wen)定(ding)，在最后一臺設備的 4R+和 4R-上(shang)並接 120 欧姆的終端電阻。
