概述

　　采用鋼化玻(bo)璃触摸材(cai)質，超长按键寿命，時尚美觀高檔。面板(ban)的按键通過RS485总線與(yu)電脑(nao)系統软件编程實現 不同的功能 不同的場景設置如:全(quan)開(kai)、全(quan)關触发場景、 組控(kong)製(zhi)、 交(jiao)叉控製多點控製各(ge)個模块等，可自由組合多個面板實現多個(ge)場景設置。面板的总電源12V要(yao)由外部提供。



技術參数

(1)電氣參数

额定功率	<5W
工作電壓	12V
工作電流	300mA,VCC=12V，背光亮度最大 150mA,VCC=12V，背光亮度關闭
推荐工作電源	12V 1A的直流稳壓電源

(2)工作環境

工作温度	-20℃~70℃
存储温度	-30℃~80℃
三防漆工藝	有
工作湿度	10%~90%RH，典型值60%RH
防護等級	IP65（正面）

(3)顯示參数

顯示屏類型	IPS, TFT LCD
視角	宽視角，典型值85°/85°/85°/85°（L/R/U/D）
分辨率	1024×600（支持0°/90°/180°/270°顯示模式）
色彩	24位8R8G8B
AA 區	154.20mm (W) ×85.88mm (H)
VA 區	155.0mm (W) ×87.5mm (H)
背光模式	LED
背光寿命	>30000h(以高亮度连續工作，亮度减半時間）
背光亮度	250nit
背光調節	100級亮度調(diao)節(jie)（当亮度調(diao)節至高亮度的1%~30%時，可能出現闪烁現(xian)象，不背光調節建議在(zai)此範围使用）

注：长時間固定画面顯示可能导致屏幕残影，可以用動態(tai)圖片切换(huan)做屏保解決。

硬件及接口說明

（1）硬件接口

序號	名称	說明
1	T5L2芯片	自主研(yan)发，1MBytes片内Nor Flash，其中512KBytes用於存储(chu)用戶数據库，擦寫(xie)次数>100,000次
2	液晶屏接口	FPC50_0.5mm，RGB接口
3	電容触接口	COB結構，IIC接口
4	用戶接口	12V供電接口 RJ485通訊接口
5	Flash	32MBytes NOR Flash，存放字库(ku)、圖片(pian)、音乐文(wen)件(jian)，擦寫(xie)次数>100,000次
6	擴展Flash接口	可以擴展到64Mbytes NOR Flash
7	扬聲器	板载扬聲器，功率：2W
9	SD卡接口	FAT32格式，下载文件，文(wen)件可在(zai)屏幕統計顯示，下载速率：4Mbit/s FAT32. Download files by
10	预留模块接口	WIFI模块：焊接(jie)WIFI-10模块，可连接(jie)到(dao)云平臺實現远程更新

使用說明

(1)主要功能介紹

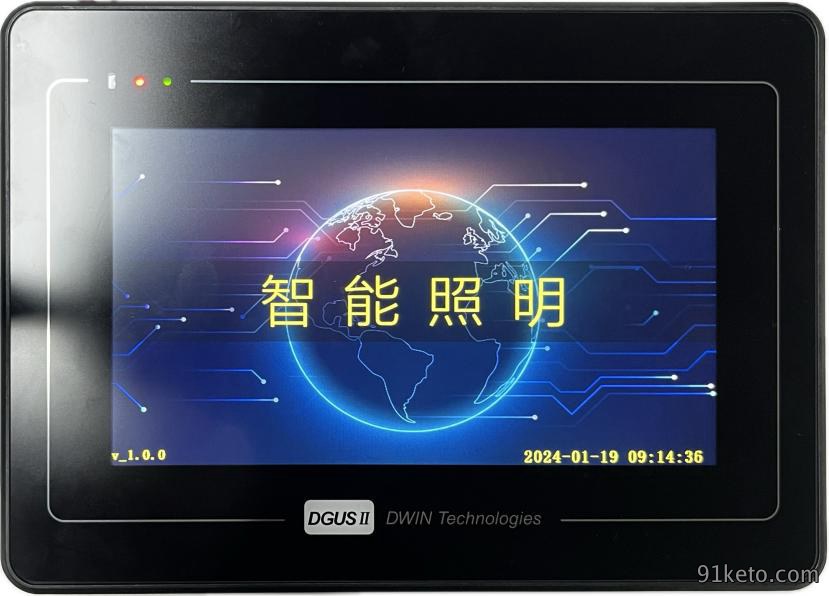

點擊屏(ping)幕(mu)進入標題界面，再點(dian)擊按钮(niu)進入系統



進入主界面，系統分為四(si)個(ge)功能，分別為定時、控製器、場景和設置功能，右上角按钮為锁(suo)屏键，點擊即(ji)可锁屏(ping)。



1. 控製器管理

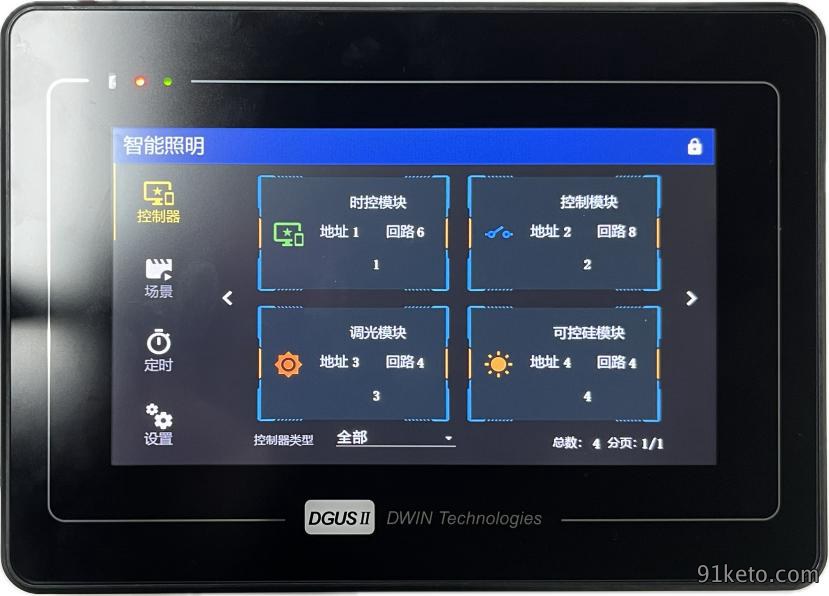

如圖為控製(zhi)器列表界面，界面顯示已經添加的控製模(mo)块,可(ke)添加的模(mo)块有單層/雙層控製模块、時控模块、調光模块、可控硅模块(kuai)。點擊(ji)控製器(qi)類型，即可(ke)完成對控製器(qi)的筛選。

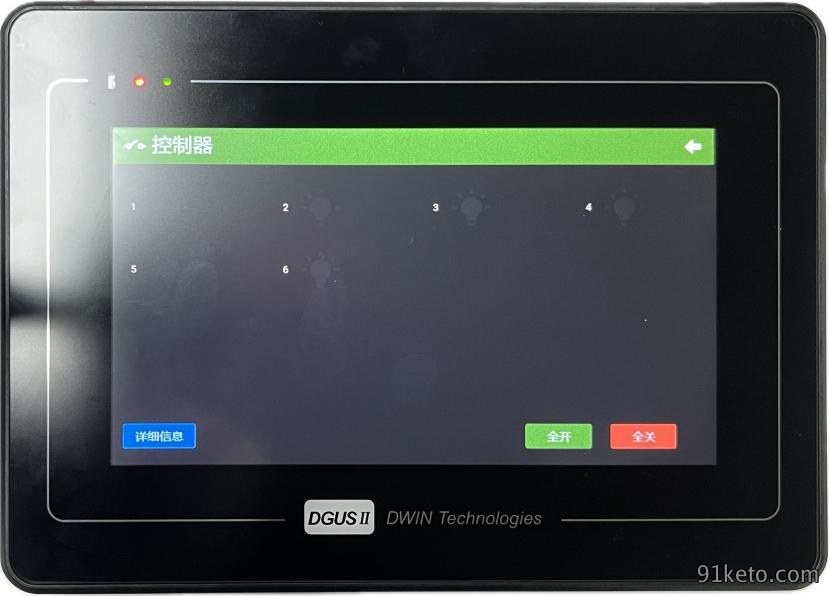

點擊各模块名称進入模块設置界面，如圖(tu)為照明模块的設置界(jie)面，點擊燈泡圖標即可控製(zhi)對(dui)應通道開關，點擊全開、全關按钮可實現一键全開全關。



點擊燈泡圖標暗滅，即可控製照明回路的開關(guan)。

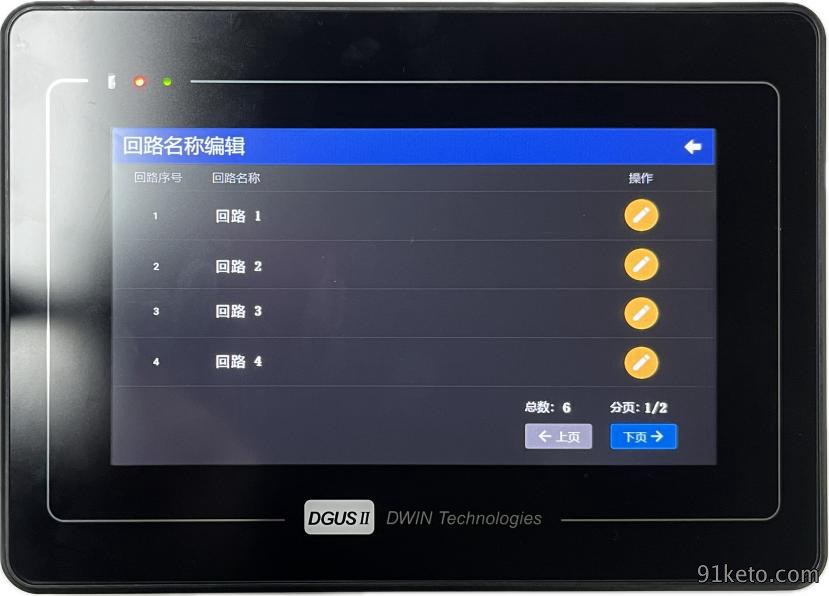

點擊详(xiang)細信息按钮，可進入模(mo)块回路详(xiang)情界面，可進行回路名称编輯。

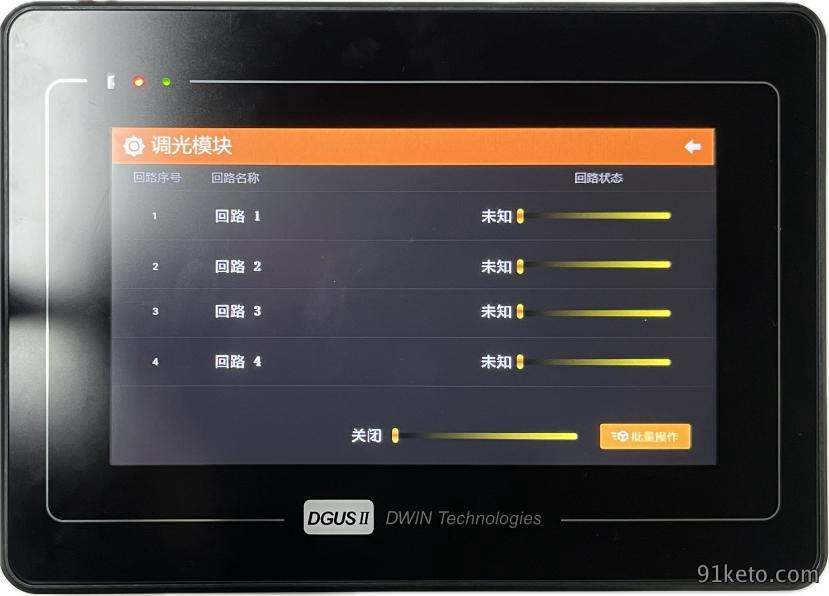

點(dian)擊箭头返回主(zhu)頁面，若點擊調光(guang)模块，即可跳出調光模块(kuai)管(guan)理界面。 滑動右侧方块即可(ke)完成對所選回路光照強度(du)的調整，在界面下方也可(ke)完成對所有回路(lu)光照強度的批量調整。



2. 場景管理

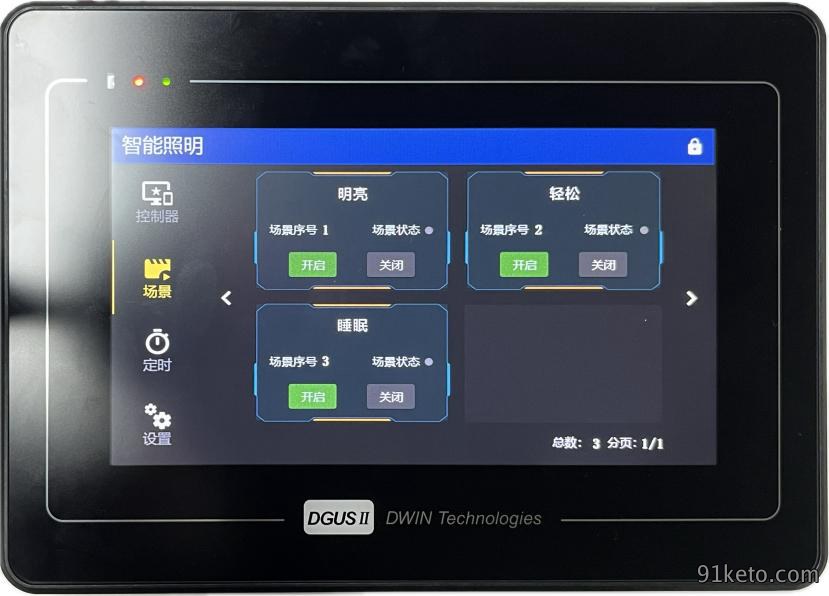

點擊場(chang)景圖標，可以進入場景管(guan)理界面，在该界面可以簡單查看当前中(zhong)控屏中設定的場景以及当(dang)前設定場景的開關状態。



3. 定時管理

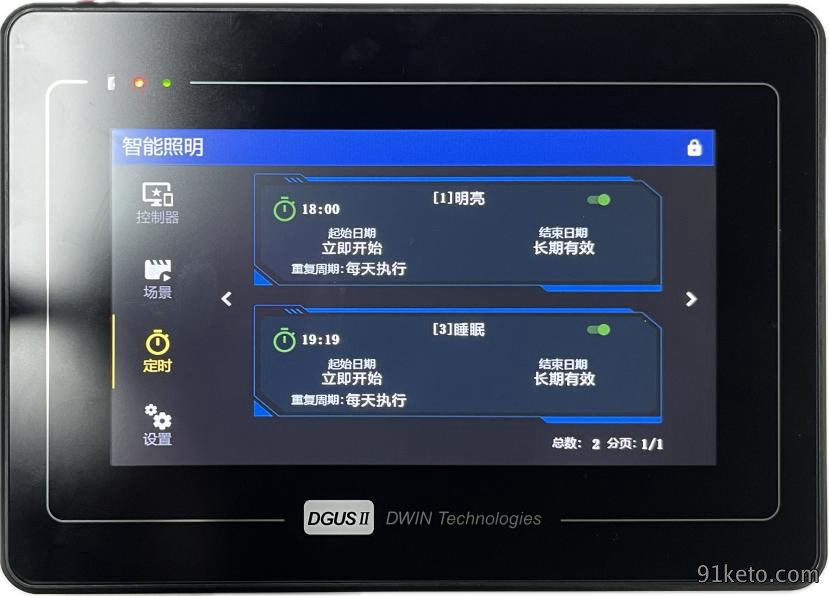

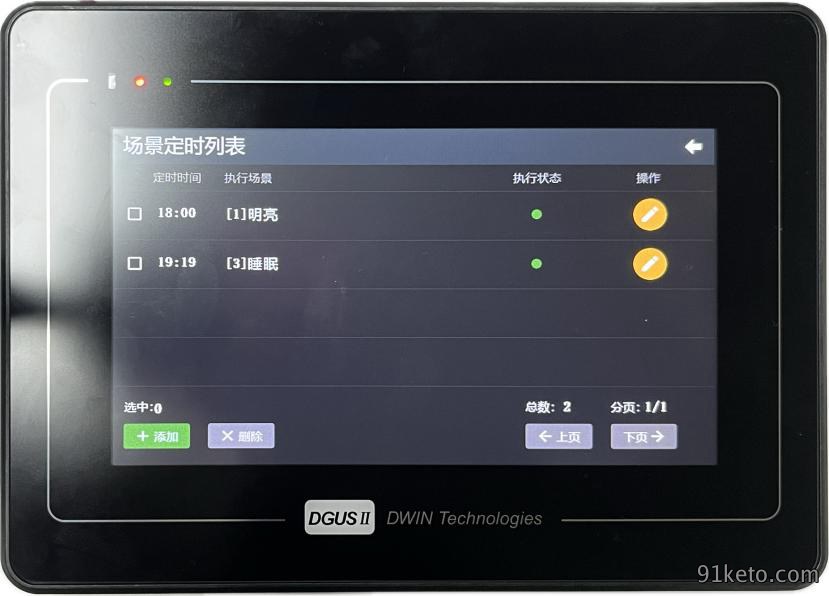

點(dian)擊定(ding)時圖標，即可(ke)進入場景定時(shi)管理界面，在该界面可以簡單查看(kan)目前設定的定時列表以及場景定時開(kai)關状態。



(2)主要功能設置

1. 控製器添加

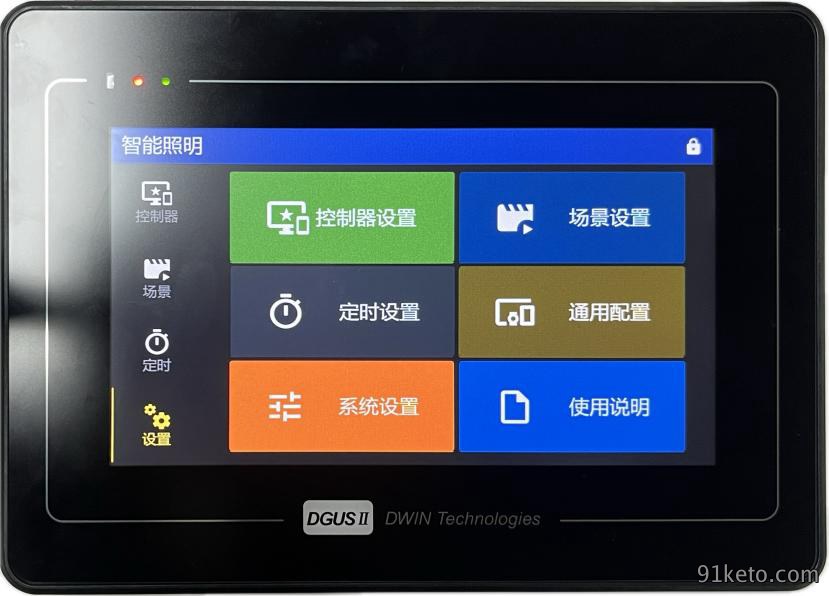

主界面點擊設置圖標進入設置界面，界面如下所示(shi)。

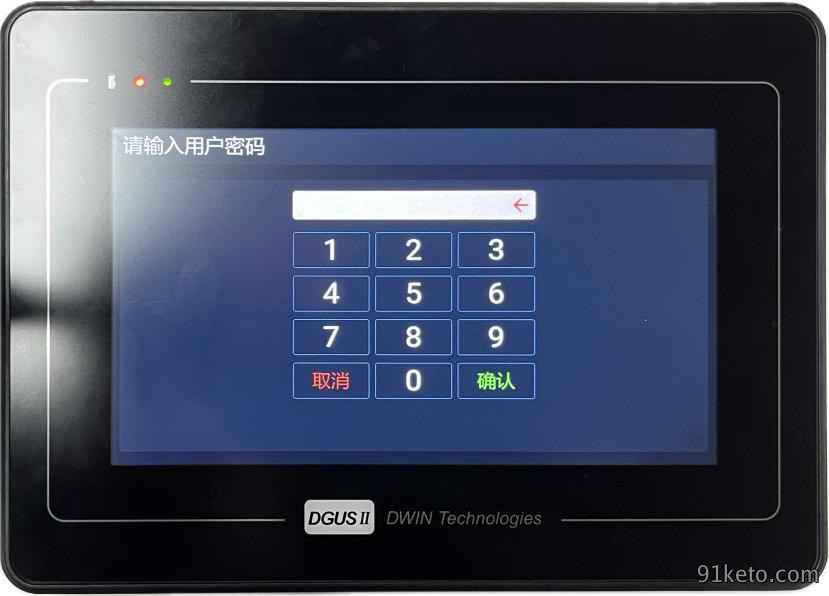

點擊(ji)控製器(qi)設置，第(di)一(yi)次進入會要求輸入密碼（密碼默認88888888），輸(shu)入密碼進入設置界(jie)面。

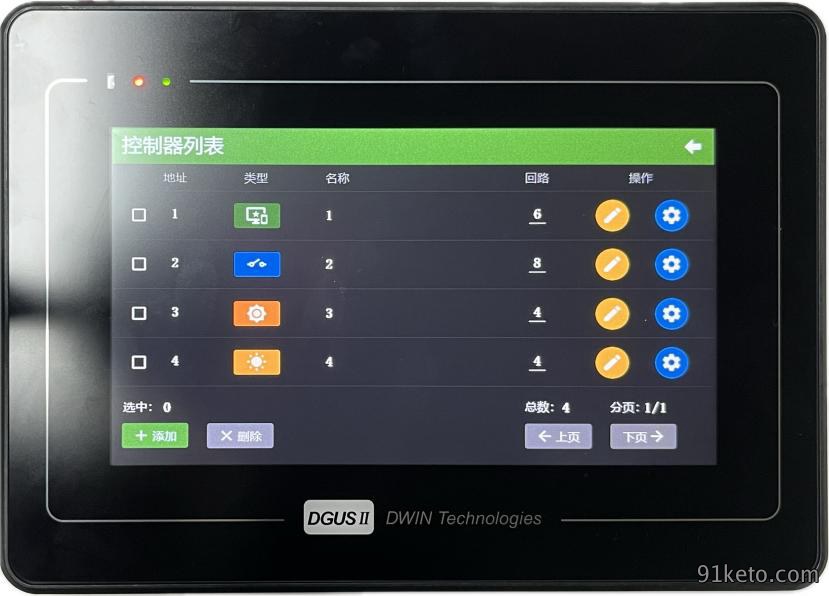

如圖是控製器的添加界面(mian)，點擊左侧(ce)方框勾選即可進行删除(chu)選項。



點擊(ji)左侧添(tian)加來添加控製器，點擊添加(jia)后界(jie)面如下圖所示。

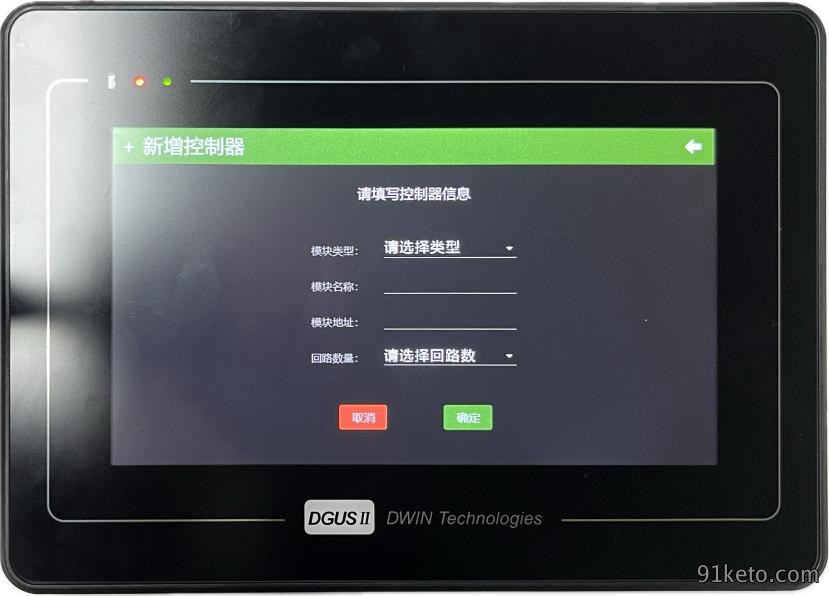

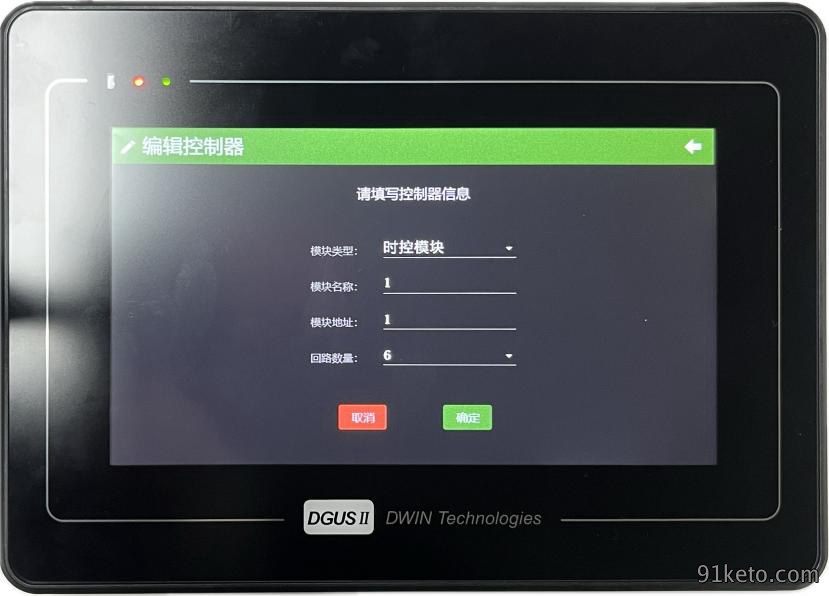

下(xia)圖是控製器的添(tian)加界面，如圖所示根據控製器的類型、地址與回路進行添加(jia)，對控製(zhi)器名称進(jin)行编輯，點(dian)擊確認完成控製器添加，即可看见新添加的(de)控製(zhi)器。



點擊右侧的筆(bi)型圖標，進(jin)入控製器编輯界面，可以重新编輯控(kong)製器的屬性(xing)。



點擊右侧藍色(se)的設置圖(tu)標。

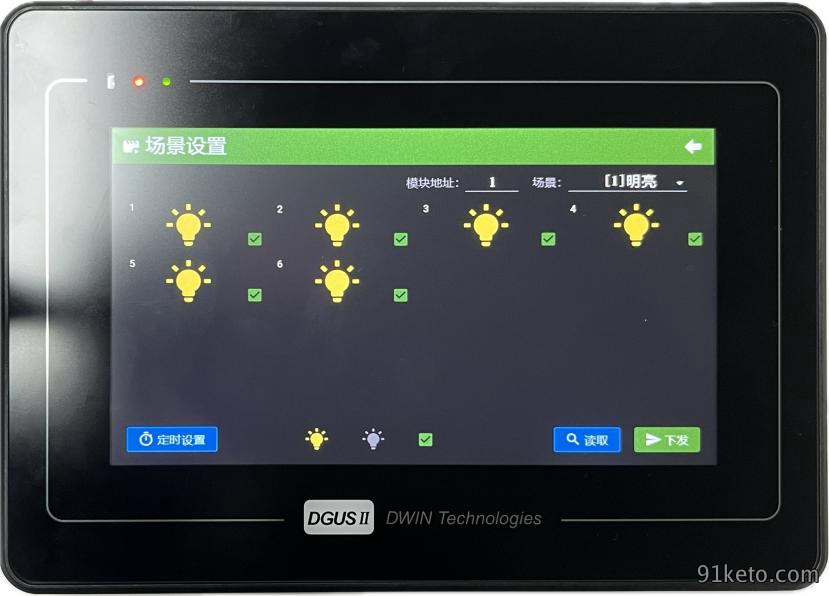

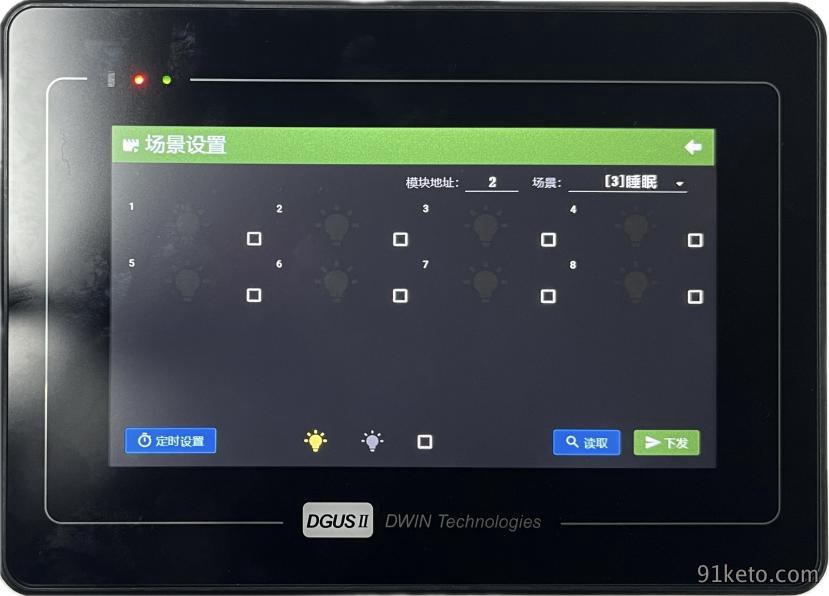

進入照明模块的(de)場景設置界面，如圖所(suo)示。

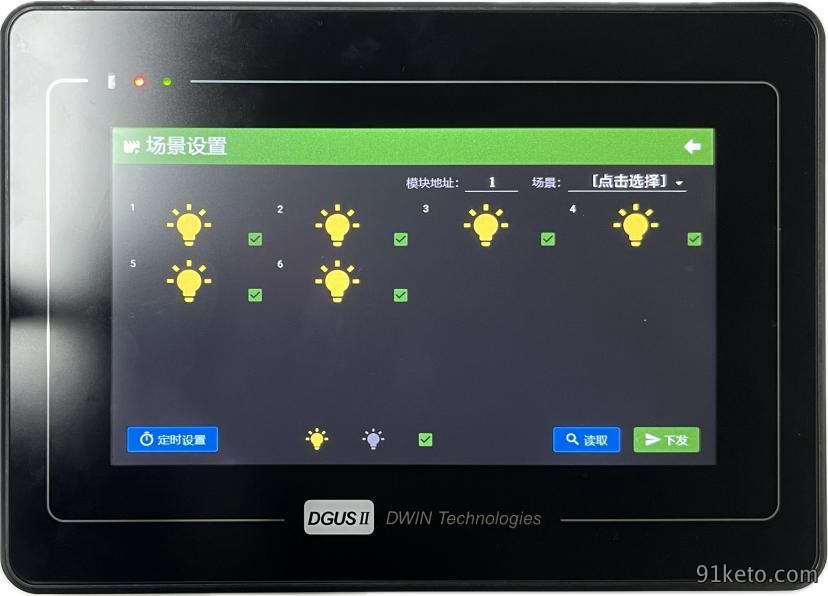

點擊場景選(xuan)擇添加好的場(chang)景，點擊燈泡(pao)圖標控製每個場景中各回路的(de)開關。



點擊(ji)下方方(fang)框可以批量設置通道全開全關状態。設置好后點擊下发即可(ke)下(xia)发場景配置至時控模块中，點擊讀取可以快速讀取對應地址模块中已經存在(zai)的場景配(pei)置。

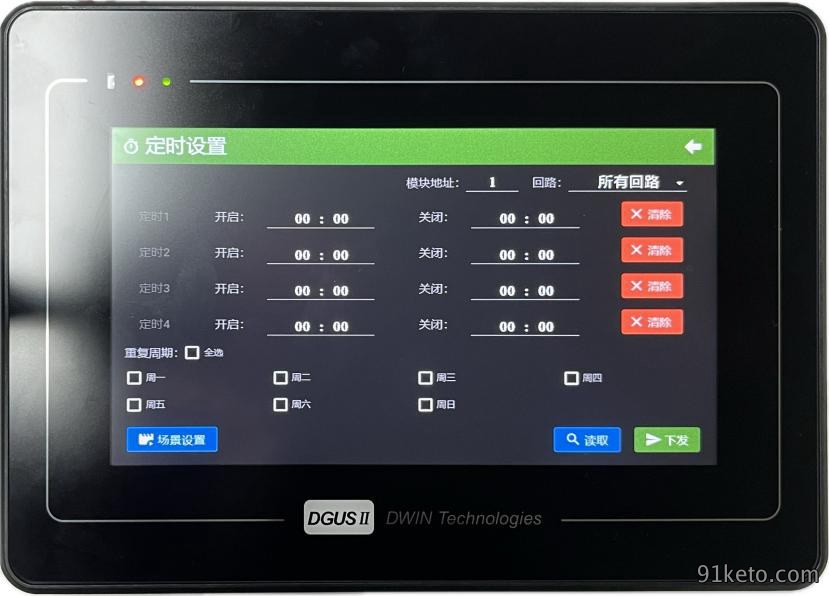

點擊定時設置，即可設置模块定時



回路選框中可選擇對所有回(hui)路或者單個回路(lu)進行定時設置，下方定時1~4，可以設定(ding)所選回路開启和關闭的時(shi)間段，並(bing)支持對星期的定時設置，定時參数設置完(wan)毕后(hou)，即可選擇下发完成定時設置，點(dian)擊讀取則是讀取(qu)模块中已存在的定時設置。對調光模块的(de)場景設置同上。

2. 場景設置

點擊場(chang)景設置圖標進(jin)入場景設置。

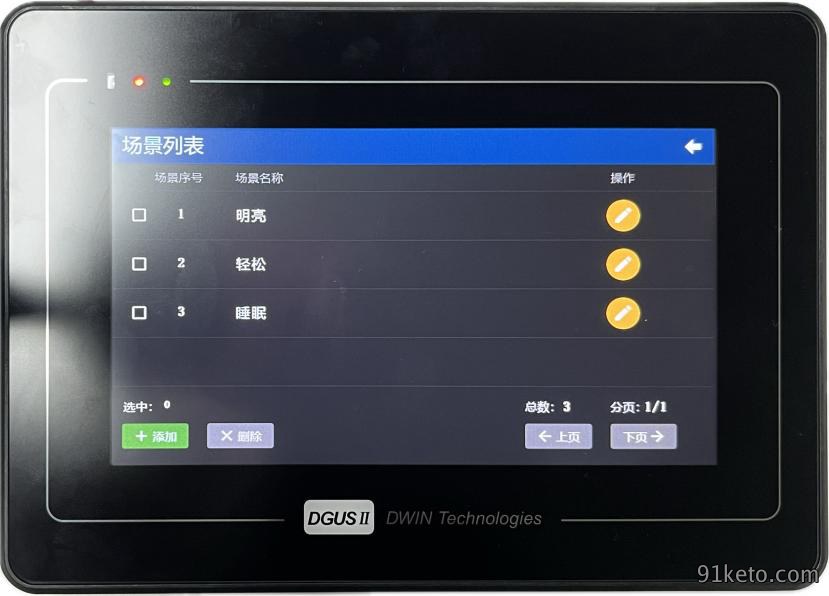

下(xia)圖為場景列(lie)表界面。勾選(xuan)方框后即可進行(xing)添加、删除操作。

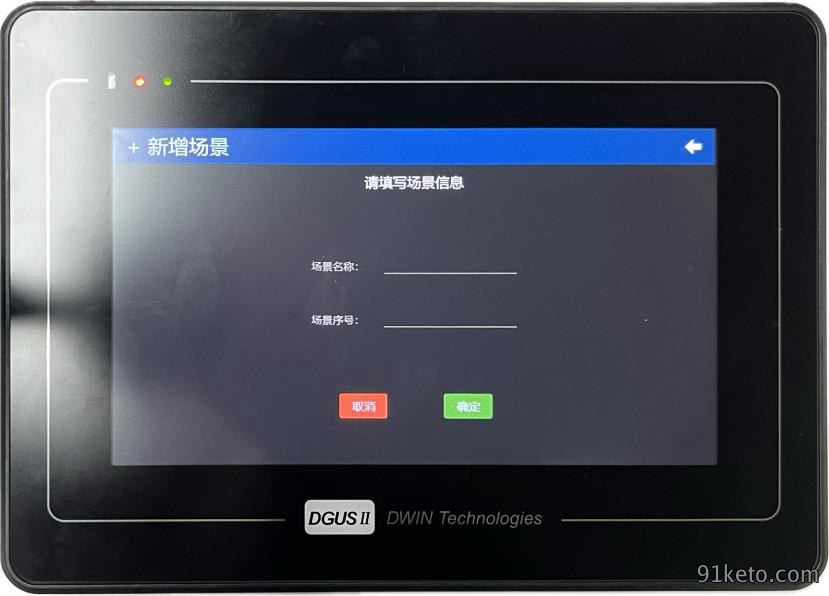

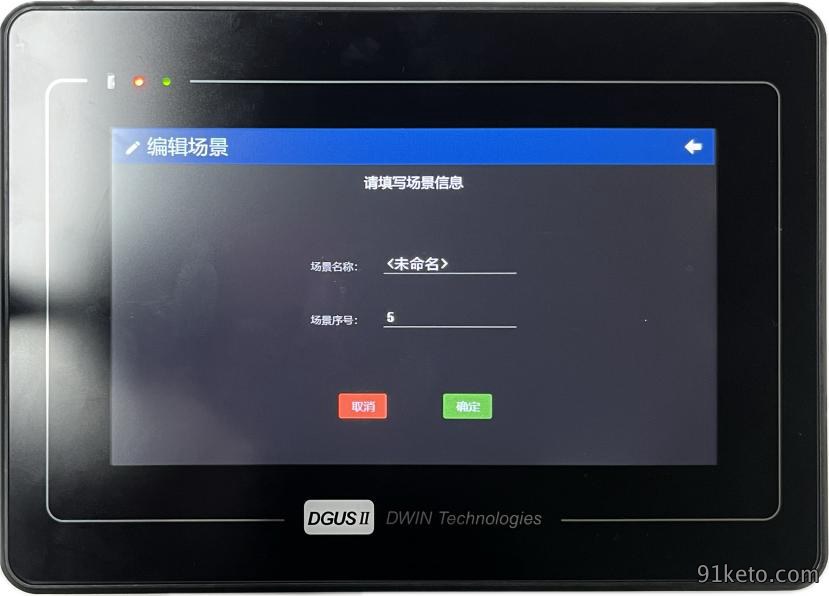

點(dian)擊添加，跳出如下界面。填寫場(chang)景名称和信息，完成場景(jing)的添加，場景的模块内設(she)置见控製器設置部分。



點擊右边黄色圖標(biao)可以對場景(jing)名称和地址重新编輯。



3. 定時設置



設置界(jie)面點擊定時設(she)置，跳出(chu)以(yi)下界面，勾選(xuan)方框后即可進行(xing)添加、删除操作。

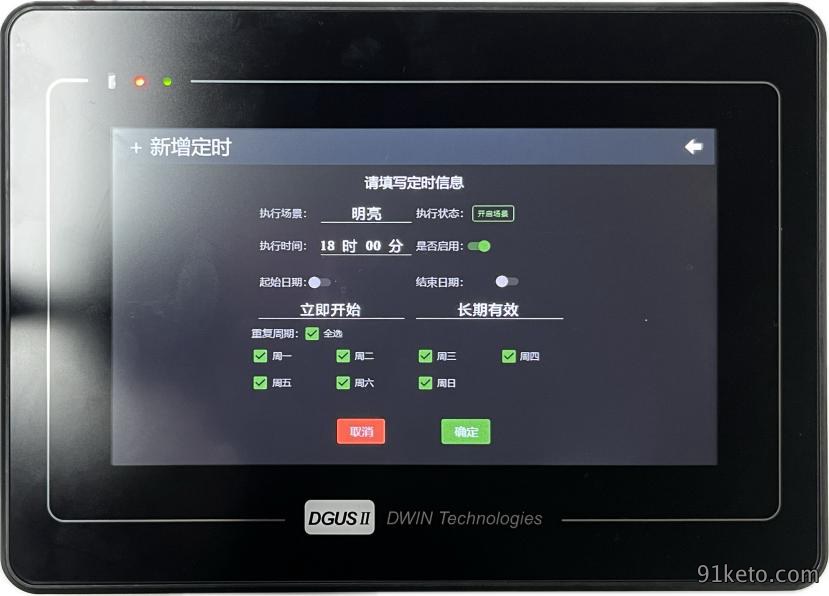

點(dian)擊添加，跳出如下界面。在此界面(mian)中(zhong)即可编輯定時執行的場景，並設置启(qi)用(yong)状態、起(qi)止時間段和日期(qi)以及星期重复周期，點擊確認，完成(cheng)定時設(she)置。



(3)其他設置

1. 通用配置

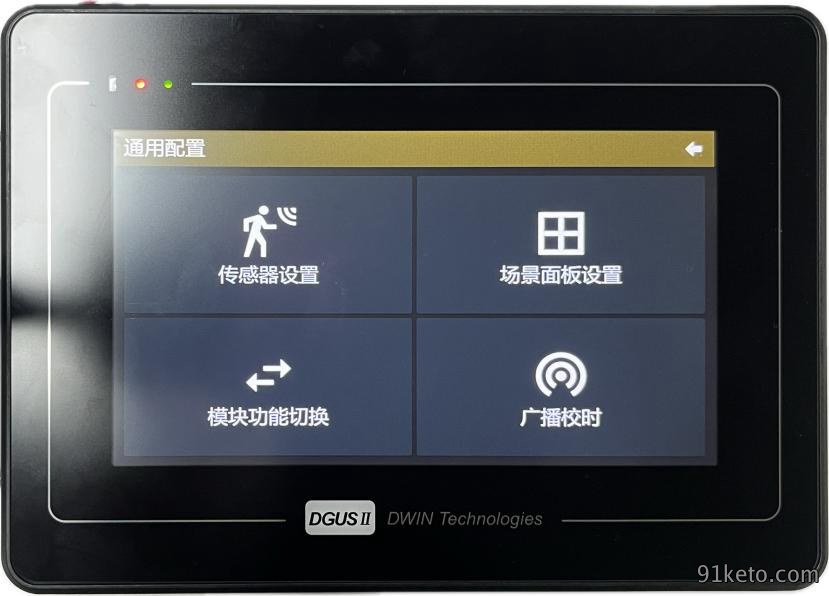

在設置界面(mian)點擊通用配置進入界面。

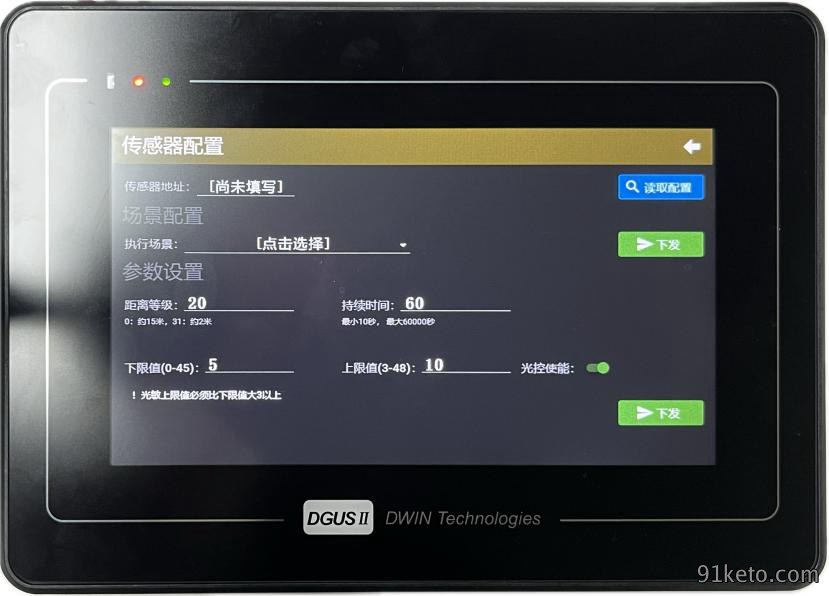

點擊傳感器設(she)置(zhi)，進入以下頁面。 選擇傳感器地址，設置傳(chuan)感(gan)器所關聯的場景，設定触发(fa)的傳感器的条件：距离等級、持續時間(jian)；光敏(min)強(qiang)度触发的上限和下限条件，點擊下发完(wan)成配置。

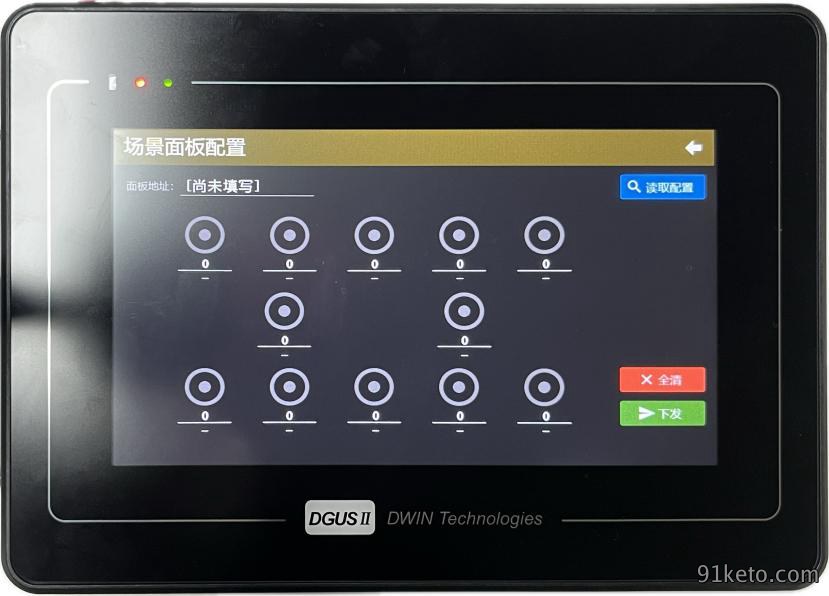

設(she)置界面點擊場景面(mian)板設置，即(ji)可設置關聯的場景面板。 智慧屏(ping)连接不同類型的触摸面(mian)板，點擊(ji)讀取即可讀取(qu)面板界面，點擊上圖中的虚擬按键即可完成實际触摸面板的(de)場(chang)景設置，點擊下发完(wan)成配置。

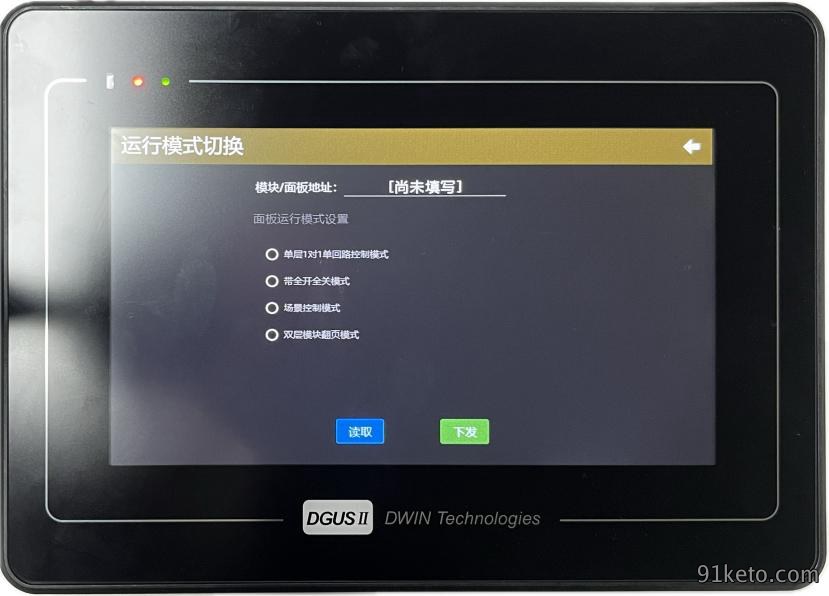

配置中還有模块(kuai)功能切换功能(neng)，可切换触(chu)摸面板單層(ceng)1對1回路控製模式、全開全關模式(shi)、場景控製模式、雙(shuang)層模块翻頁模(mo)式。

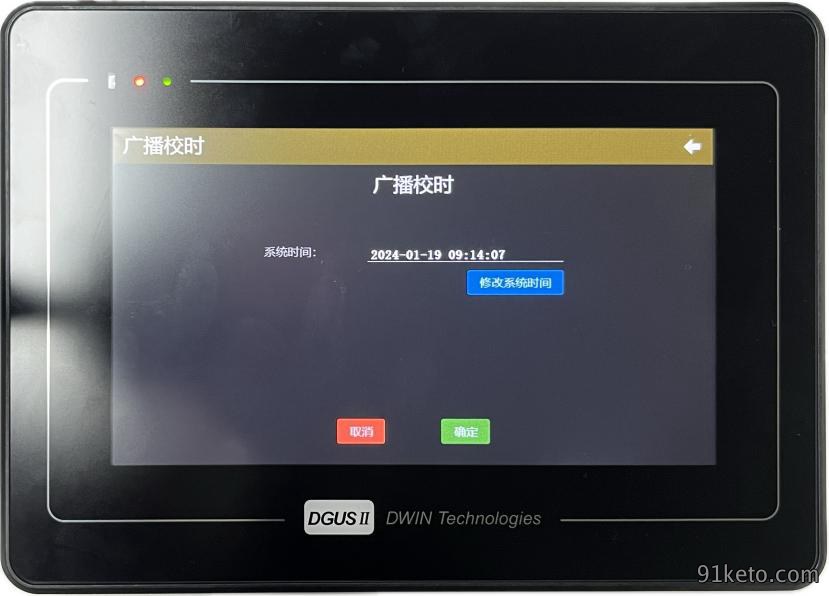

點擊廣播校(xiao)時(shi)進入系統時間設置，在此界面完成對各(ge)模块(kuai)時間的廣播。



2. 系統設置

點擊系統設置

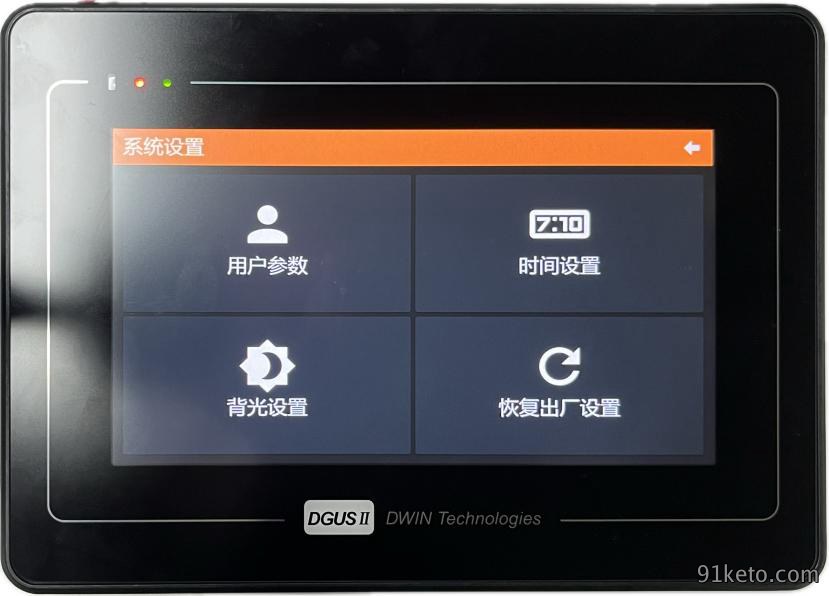

進入系統設置頁面。

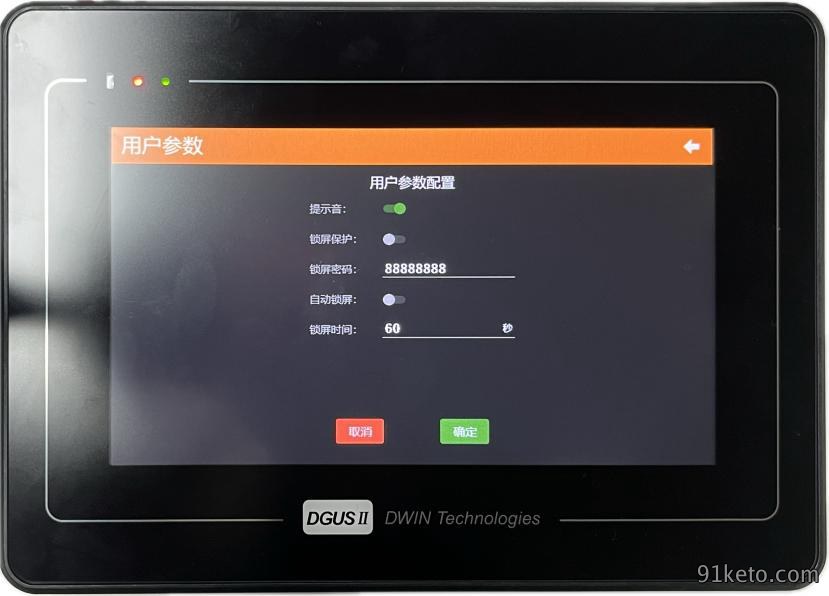

用戶參数設置：在该界面(mian)中，可(ke)設置提示(shi)音、锁屏(ping)相關設置。

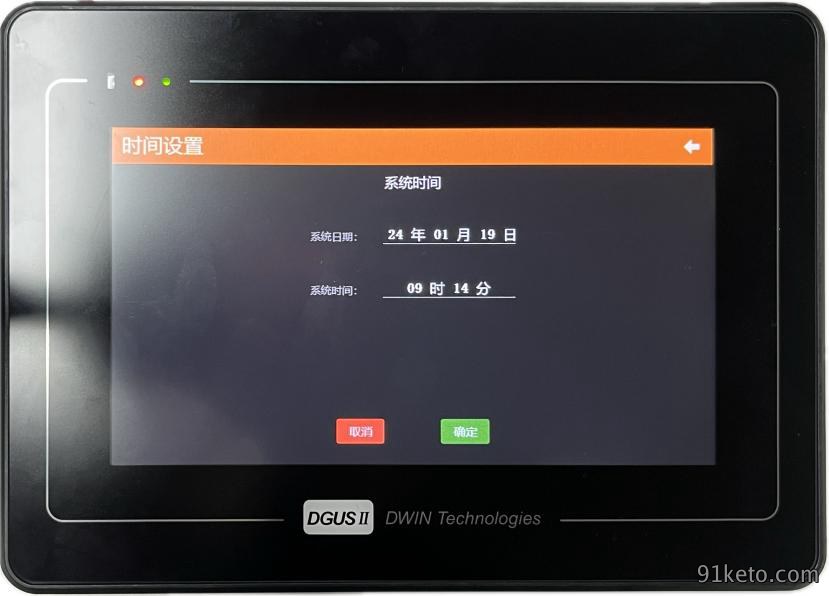

在時間設置中(zhong)，可以設置系統的日期(qi)和(he)具體時間

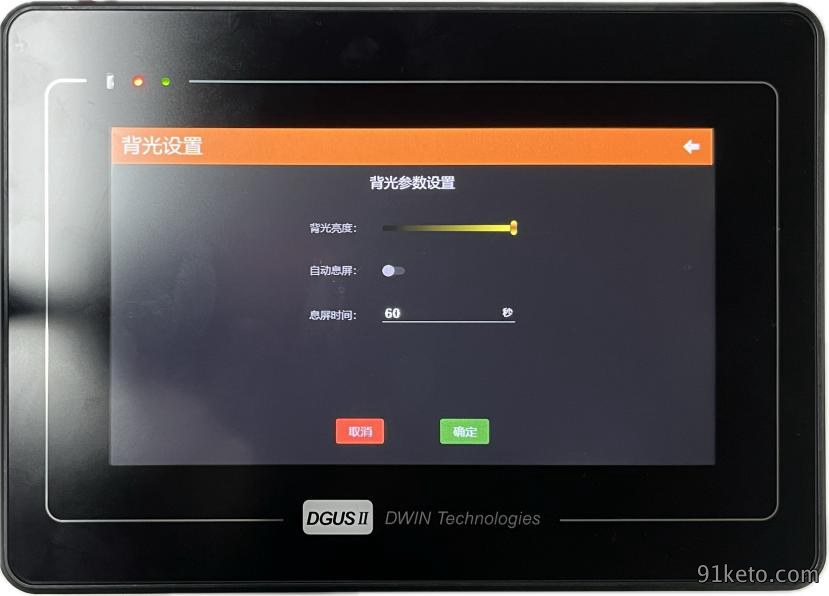

在背光設置中，可以調節屏幕亮度和自動熄屏。



恢复出廠設置：點擊恢复出廠設(she)置將會要(yao)求輸入屏幕密碼，由於恢复出廠設置將會清空所有模块配(pei)置内容(rong)，請谨慎使用。

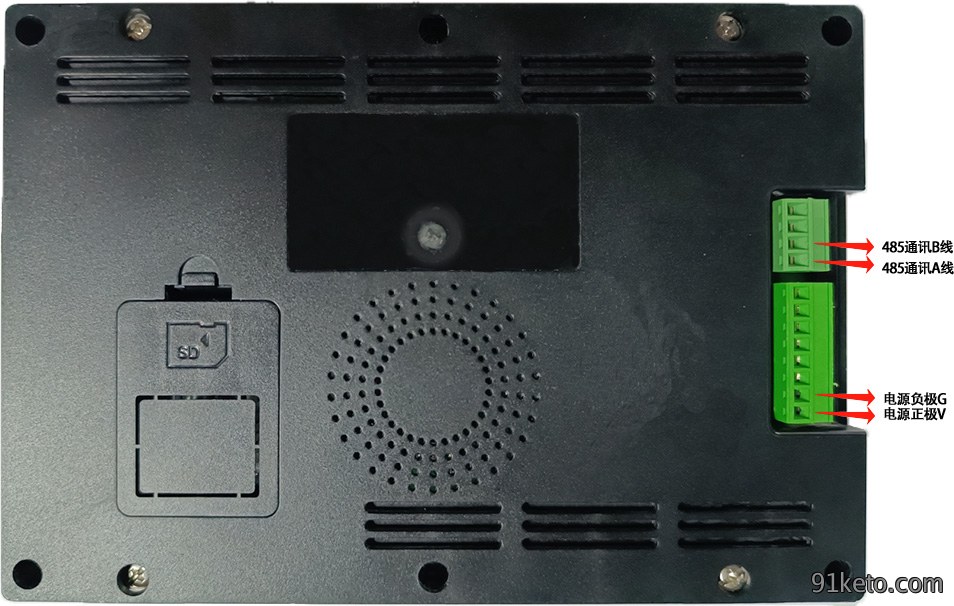

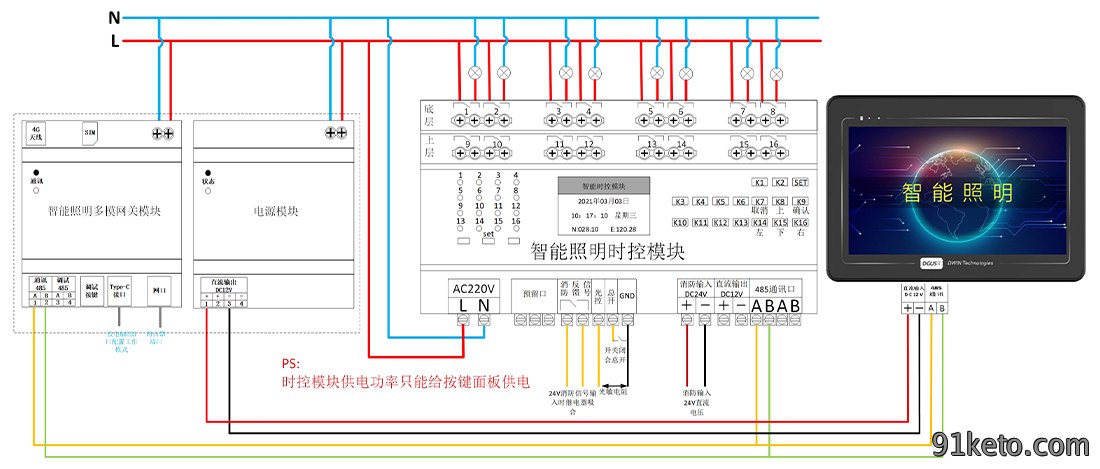

簡易接線圖

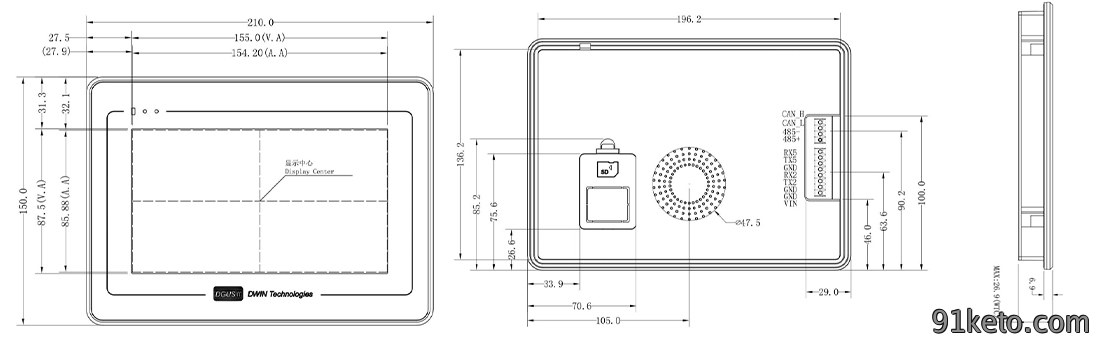

尺寸安裝圖(正、反、侧)

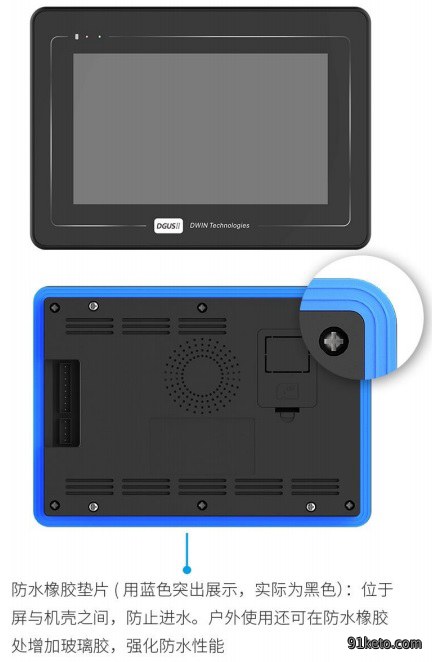

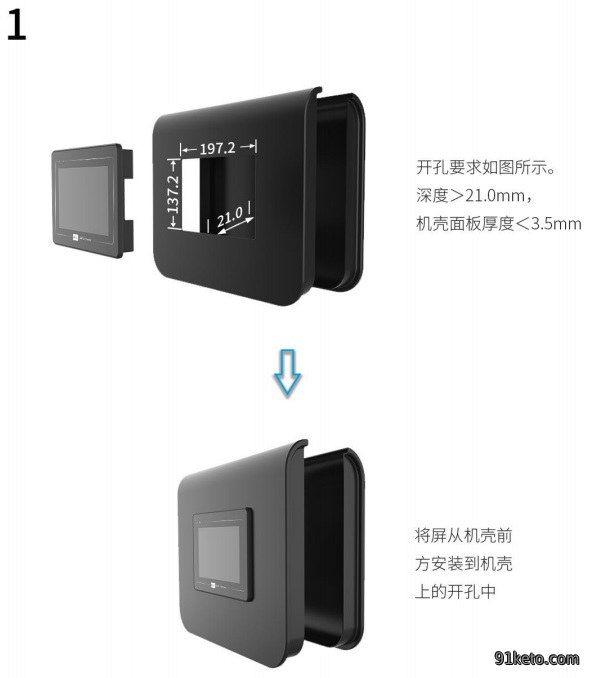

安裝示意圖（仅供參考）



圖一

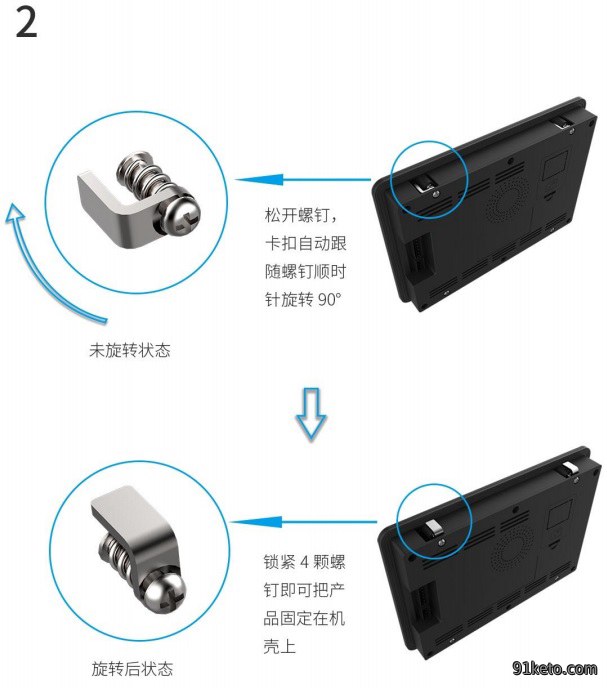

圖二

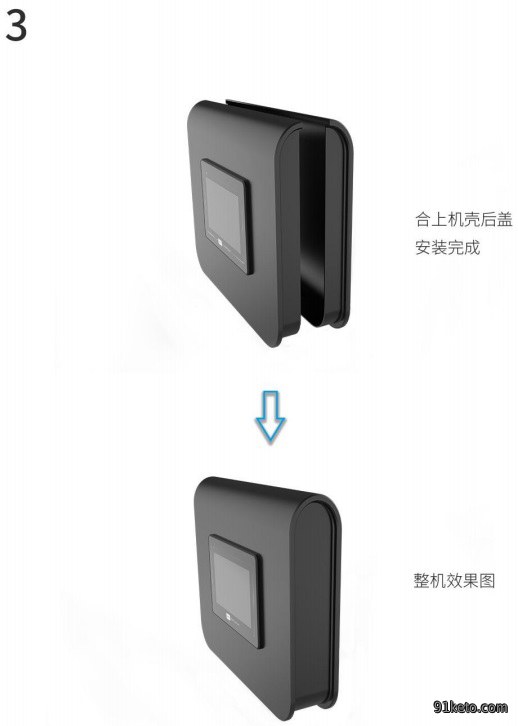

圖三



*舉例提供安裝方法和方式，只是安裝示意圖，无實际壳體
