產品簡介

　　以太網關模块是基於以太網(wang)通信技術和485通信技(ji)術的(de)通信模块，通過網關(guan)可實現PC端上位機和(he)照明模块之間(jian)的通訊。配(pei)合上(shang)位機的豐富功能、可視化界面，可以(yi)實(shi)現對照明模块灵活控製、便捷交(jiao)互。可以用於戶外照明控(kong)製、景觀照明、仓库照明、楼宇亮(liang)化控製。

功能概述

控製功能：远程控製燈開(kai)、燈滅(mie)。
查詢功能：远程(cheng)查詢模块数據(ju)。
定時功能：設置定時開(kai)關。
場 景：一键下发組合(he)場景(jing)。

技術參数

工作電壓	DC 12V	DC 12V +	工作電源輸入直流12V正(zheng)極(ji)
通訊方式	RS485	DC 12V -	工作電源輸入直流12V负(fu)極
安裝方式	35mm导轨安裝	485数據口A	通訊数據傳輸，與控(kong)製(zhi)模块A连接
外形尺寸	73*89*59mm	485数據口B	通訊数據傳輸，與控(kong)製(zhi)模块B连接

注意事項

1.模块(kuai)固定到导轨上(shang)后，接入12V直(zhi)流電源，注意正负級不能(neng)接(jie)反。
2.網關模(mo)块485数據(ju)口(kou)A B和智(zhi)能照明控製模块(kuai)或智能照明時控模块的A B對應连(lian)接、不能接反。
3.上(shang)位機和網關要在一個局域網(wang)中。

電脑參数設置

將以太網網關的485通信 A B（注意A接A, B接B,不能(neng)交叉接错）與照明模块端连接,網口與交(jiao)换(huan)機、電脑(nao)连接好后，接通工作電壓(ya)DC12v即(ji)可(ke)進行電脑設置。

1.使用電脑必须安裝 Microsoft office2010辦公软件。
2.關闭電脑防火牆
步骤:

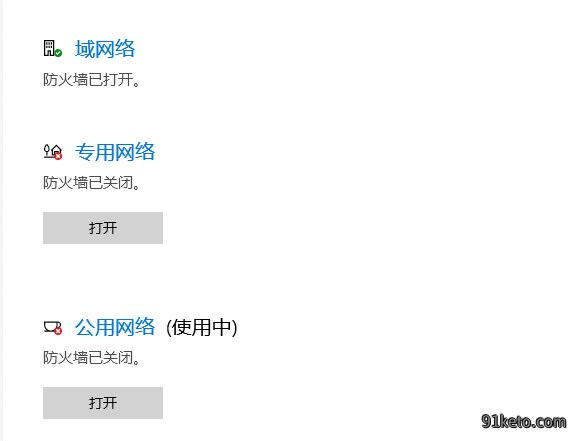

點擊"開始(shi)" 控製面板 系統(tong)和(he)安全 Windows防火牆打開(kai)(启用)或關闭Windows防火牆，將專用網絡設置和(he)公用網絡設置的防火牆關(guan)闭,點擊"確認"即可 。 如下圖：



3.服務器 IP 常(chang)規設置（根據網關的出(chu)廠IP設置）
步骤:

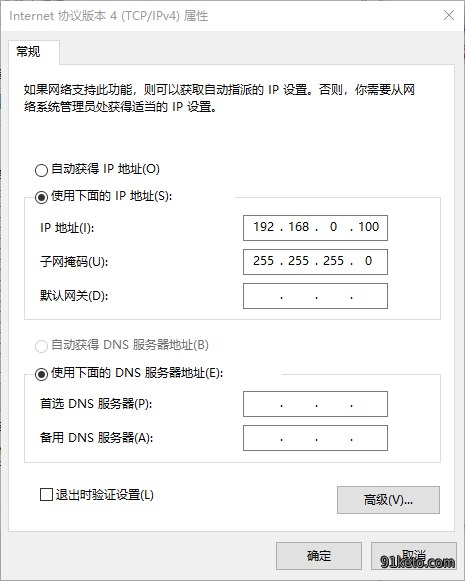

點擊"開始(shi)" —— 控製面板 —— 網絡和Internet —— 網絡(luo)和共(gong)享中心 —— 访問類型:本地连接或(以(yi)太網) —— 屬性 —— 协議版本4(TCP/IPV4) —— 使用下面的IP地址: 將IP地址輸入(ru) 192.168.0 .100, 再點擊子網(wang)掩碼會自動填入数字點(dian)擊"確認" 即可完(wan)成IP設置。設置好如下圖(tu)



使用說明

本網關和上位機配套使(shi)用，首(shou)先(xian)需要讓上位機监控電脑IP地址，然后建立上位(wei)機和網關之間的通訊(xun)，需要保證上位機可以访問到網關所在IP地址(zhi)和網關可以访問到上位機所在IP地址，即電脑IP地址。

1.查詢上(shang)位機所在電脑IP地址。具體步骤為：按組合键(jian)WIN+R打開運行窗(chuang)口 —— 輸(shu)入cmd——點(dian)擊(ji)確認 —— 輸(shu)入ipconfig按下回车。IPv4地址即為(wei)電脑IP地址。
2.配置上位機监控IP地址。點擊文件(jian)下载，下载文件安(an)裝上位機(ji)软件。打開(kai)上位機，點擊設置(zhi)，配置IP和Port口，IP為(wei)電脑IP地址，Port口設置為9000，點(dian)擊(ji)確認。
3.配置網關的访問IP。將網關的Mini USB口和(he)電脑UBS口相(xiang)连，電脑會(hui)讀取(qu)到一個config.txt文件，將remote_ip改成上位機所在的電脑(nao)IP，保(bao)存，然后將断開12v電源和(he)USB，重启網關。（断(duan)開(kai)電源和USB是(shi)配置網關的重要步(bu)骤。）
4.绑定網關設備(bei)的IP地址。在上位機(ji)界面點擊設備列表，添(tian)加網關設備，该設備的網(wang)絡状態顯(xian)示在線，即可完(wan)成對網關的绑定。

USB端口	插入USB导向與(yu)電脑(nao)串口连接，用於配(pei)置網關
網口	用於接入電脑或交换機
調試按键	长按網關重启
RUN指示燈	当系統正常(chang)運行(xing)時，指示燈綠燈(deng)闪烁(shuo)
電脑IP	remote_ip=192.168.0.100（出廠設置）
端口號	remote_port=9000（出廠設置）
網關IP	local_ip=192.168.0.x（出廠設置）

外觀與尺寸

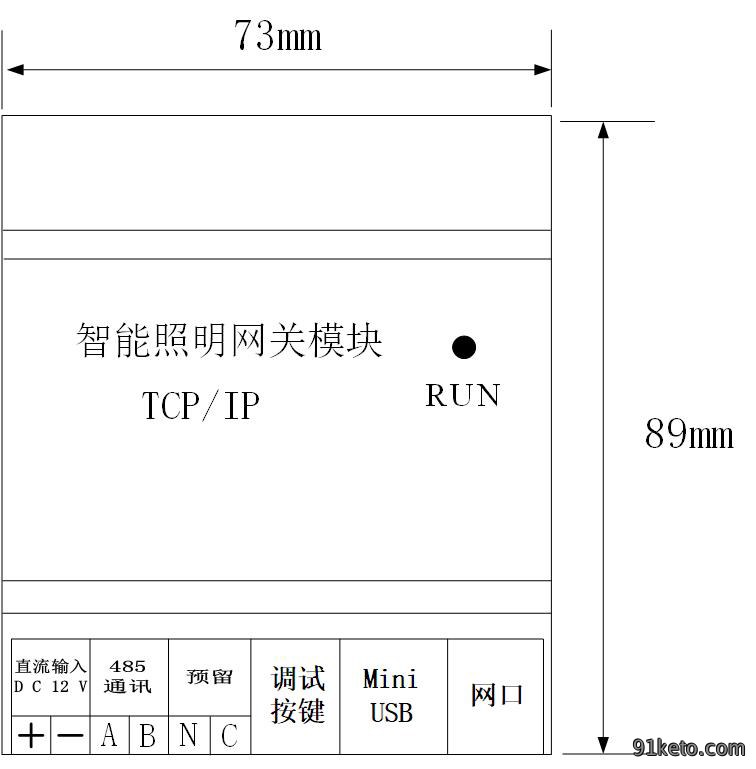

以太網網關正面尺寸

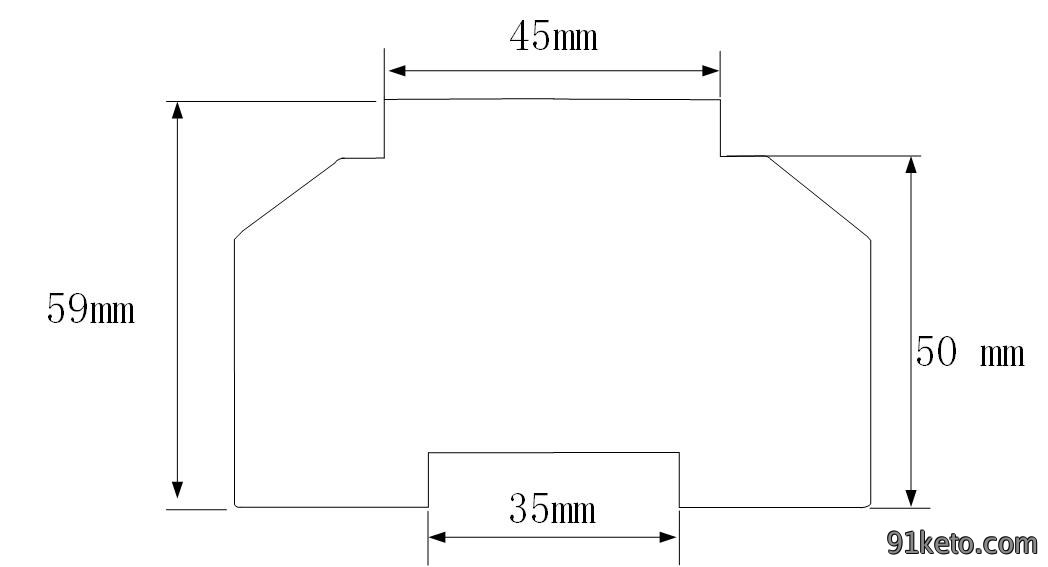

以太網網關侧面尺寸

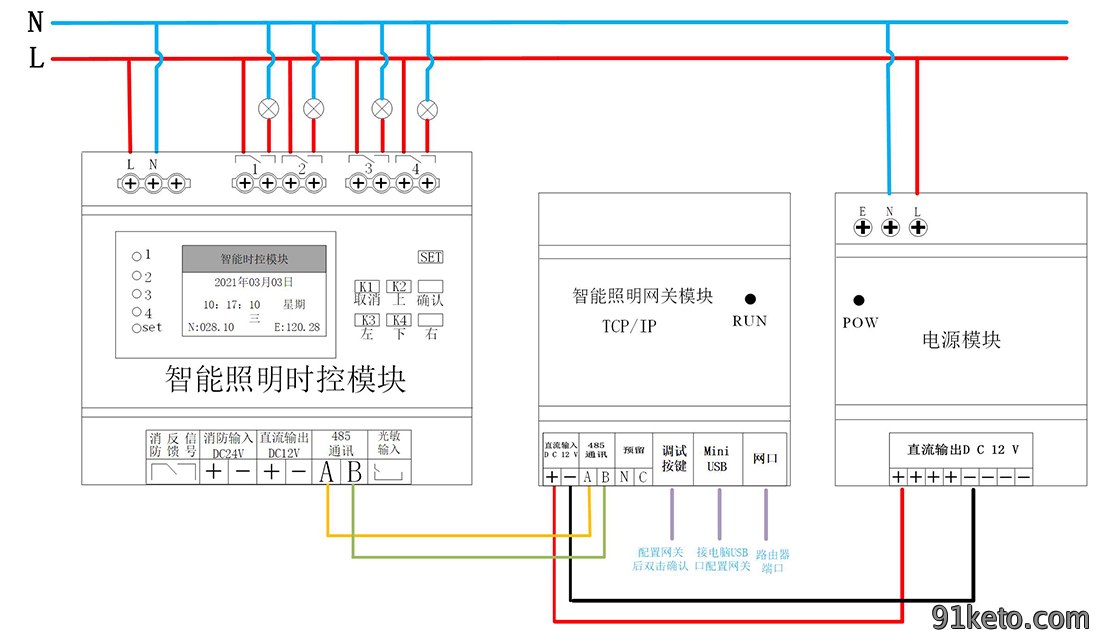

網關接線圖
