新款0-10v調光模块
- 聯系我們
- 電話：0577-6270 6331
- 手機：18167393173 13356155406
- 地址：中國 浙江省乐清(qing)市柳市鎮店后工(gong)業區站东路88號
- 網址：https://www.91keto.com
產品描述
產品簡介
調光模块(kuai)可以廣泛應用於酒店(dian)、場館、火车站、停车場、機場(chang)、商業大楼(lou)、餐厅等(deng)照明場景。该調光模块(kuai)可以產生0-10V直流電壓，控製(zhi)LED驅動器，調節LED燈的開關(guan)和亮(liang)度。可支持本地按键控製和聯網远程(cheng)控製。
產品功能
調光功能：多級調光，場(chang)景(jing)設置，485通訊，支持面板控製，内置(zhi)模(mo)块場景
技術參数
|
工作電壓 |
AC 220V 50Hz |
|
回路輸出 |
4路，每回路最大功率500W
0-10v輸出信號每回路不得大(da)於(yu)50mA
|
|
安裝方式 |
35mm標準导轨式安裝 |
|
通訊方式 |
RS485通訊(xun)总(zong)線，標(biao)準Modbus-RTU通訊协(xie)議 |
|
外形尺寸 |
108mm * 87mm * 66mm |
指示燈說明
|
名称 |
工作状態顯示說明 |
|
燈1-燈4 |
燈亮表示(shi)對(dui)應繼電器闭合，燈滅表示對應繼電器断開。 |
|
SET燈 |
燈亮表示模块進入設置模式，燈滅表示模块進入開關(guan)模式 |
端子說明
|
名称 |
定義 |
|
L |
火線端子 |
|
N |
零線端子 |
|
消防反饋 |
接入(ru)24V消防輸入信號(hao)，輸入信(xin)號，繼電器闭合 |
|
開關聯動 |
全開全關二選一接入開關(guan)一端，開關另(ling)一端接入公共(gong)端 |
|
消防輸入 |
消防輸入24V直流電壓 |
|
直流輸入 |
直流輸入12V供電 |
|
485通訊 |
485通訊端(duan)口，用(yong)於连接AB通訊線 |
按下設置键進入設置模式，進入設置模式后，不同的界面可以(yi)通過(guo) “上”、“下”键進行信息切(qie)换，按 “確認”键(jian)進入字符闪烁，進入參数設置，可按“上”、“下”键進(jin)行參数(shu)更改，按“確認”键確定參数更(geng)改。按“取(qu)消”键返回上一級(ji)界面。
模块參数設置
|
数碼管字符 |
功能說明 |
字符範围 |
详細功能定義 |
|
1 |
第一路調光 |
0~10 |
設置第一路調光值 |
|
2 |
第二路調光 |
0~10 |
設置第二路調光值 |
|
3 |
第三路調光 |
0~10 |
設置第三路調光值 |
|
4 |
第四路調光 |
0~10 |
設置第四路調光值 |
|
A |
模块地址 |
1~252 |
同一(yi)個(ge)網關下连接的模块地址不能設相同的编號 |
|
B |
開機状態 |
1：記忆
2：全開
3：全關
|
記忆：模块接(jie)通工作電壓時(shi)，所有回路保持上次(ci)断電的工作状態
全開：每次模块接通(tong)工作電壓(ya)時，所有(you)回路全開
全關：每次模块接通(tong)工作電壓(ya)時，所有回(hui)路全關
|
|
C |
消防設置 |
1：強切
2：強启
|
強切：当消防(fang)24V電(dian)壓輸(shu)入時，模块全部回路断開
強启：当消防(fang)24V電(dian)壓輸(shu)入時，模块全部回路接通
|
|
D |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出廠設置為1：19200 |
|
E |
全開全關延時 |
0~20（0-2秒） |
設置全開或全(quan)關時每個回路之間的開启或關(guan)闭間隔時間
最长2秒（如：1代表0.1秒）
|
|
F |
恢复出廠設置 |
0，1 |
0：无效（默認值）
1：按下確認键恢(hui)复(fu)出廠設置
|
|
O |
协議設置 |
0，1 |
0：標準Modbus协議
1：非標準Modbus协議
|
按键定義
|
按键名称 |
详細功能定義 |
|
SET |
切换按键設(she)置模(mo)式和按键調光模式，SET燈亮進入按键設置(zhi)模(mo)式、SET燈滅進入按键調(diao)光模式。 |
|
K1/取消 |
按键調(diao)光模式下，第一回路調光值設置(zhi)键；
按键設置模式下，為“取(qu)消”键功能。
|
|
K2/上 |
按键調(diao)光模式下，第二回路調光(guang)值設置键；
按键設置模式下，為“上”键功能。
|
|
K3/左 |
按键調(diao)光模式下，第三回路調光值設(she)置(zhi)键；
按键設置模式下，為“左”键功能。
|
|
K4/下 |
按键調(diao)光模式下，第四回路調光值設置键；
按键設置模式下，為“下”键功能。
|
|
全開/確認 |
按键調(diao)光模式下，第一至(zhi)四回路(lu)总開；
按键設置模式下，為“確認”键功能。
|
|
全關/右 |
按键調(diao)光模式下，第一(yi)至四回(hui)路总關;
按键設置模式下，為“右”键功能。
|
0-10v尺寸圖

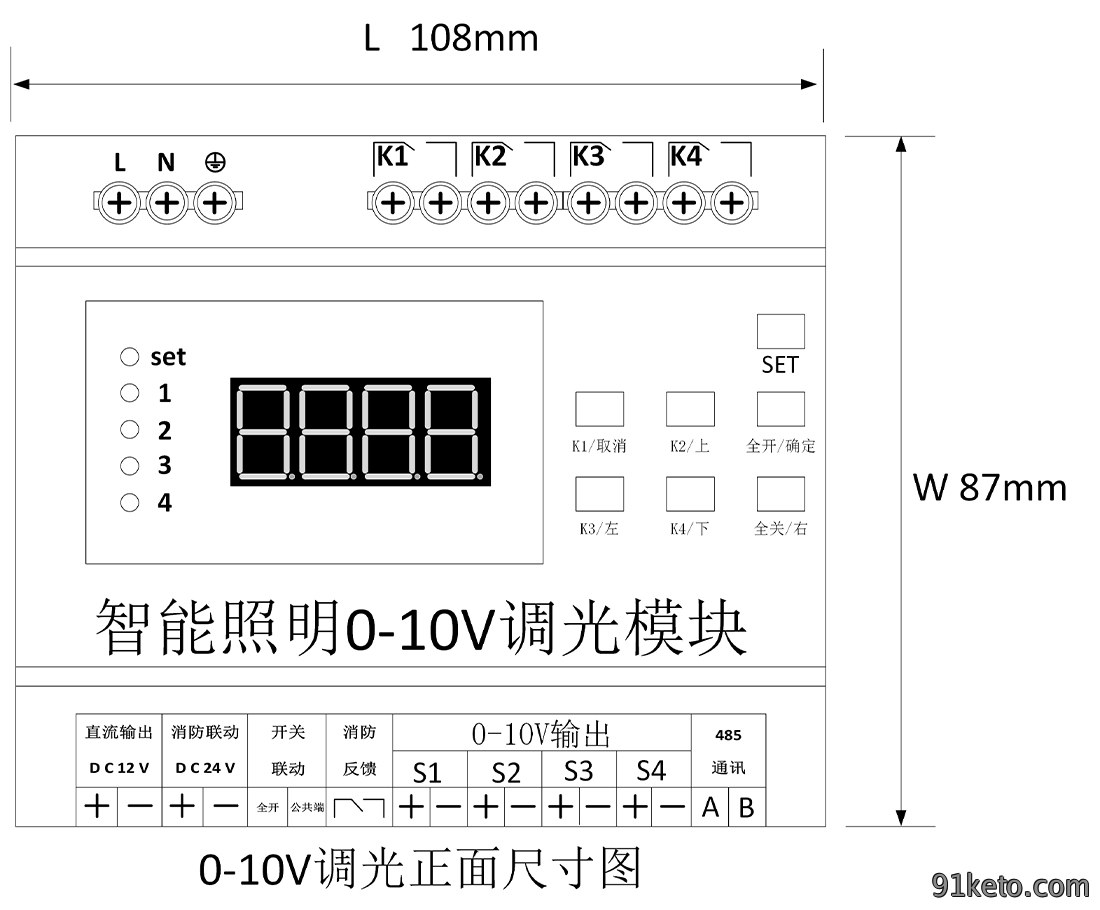

正面尺寸圖

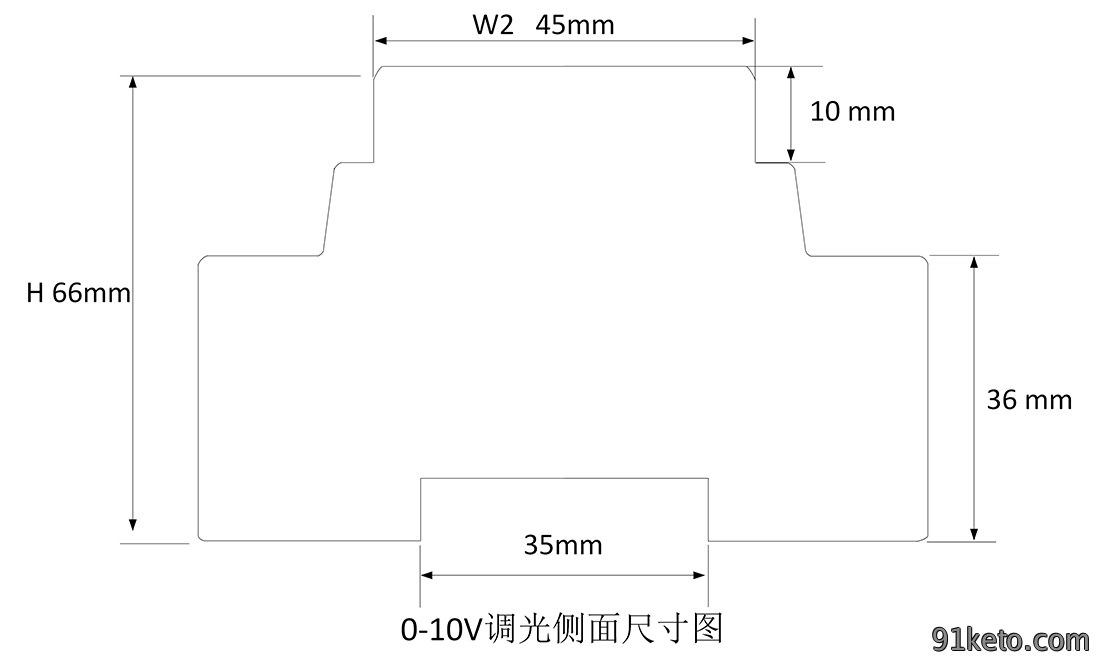

侧面尺寸圖

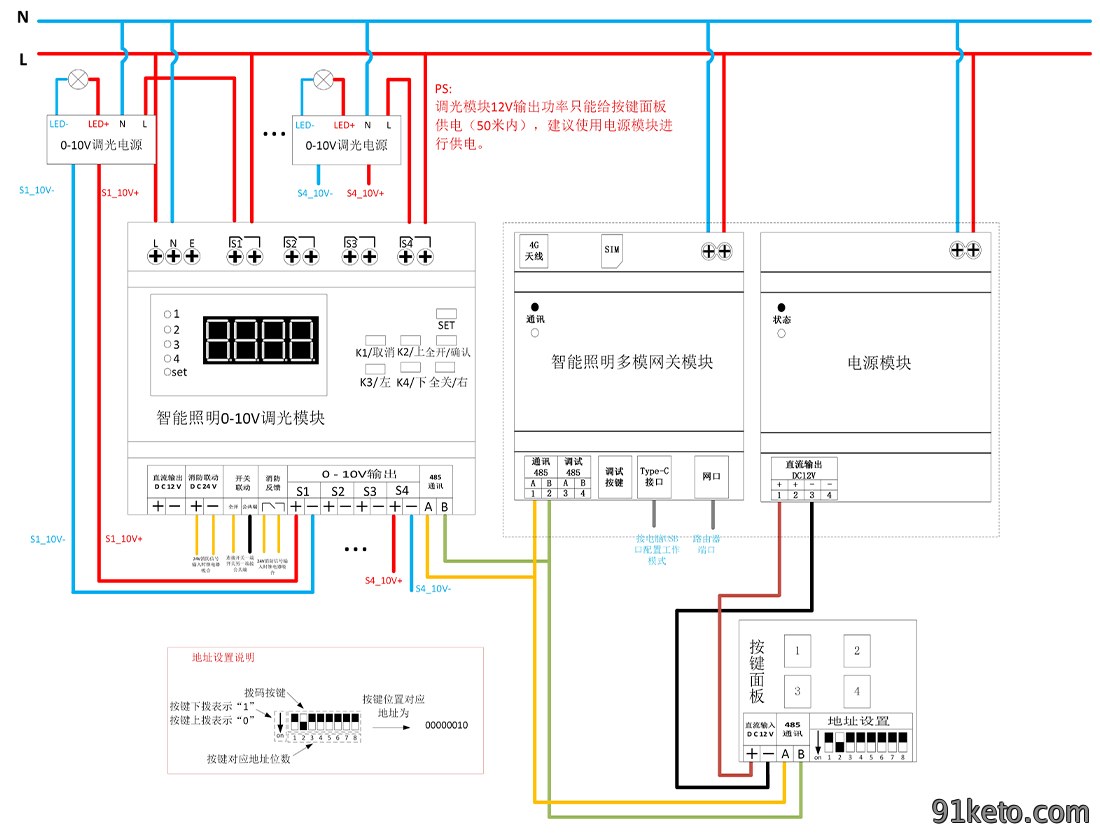

調光模块接線圖
