產品描述
功能概述
產品具有远(yuan)程集(ji)中控製與就地控製,消防聯動(強启或強切(qie)可(ke)選),應急手動控製, 负(fu)载状態顯示，自動控(kong)製，時(shi)間控製，場景設定(ding) , 人體紅(hong)外感(gan)應、光照度檢測，微波檢測功能、電流檢(jian)測功(gong)能, GPRS，无線透傳，APP，亮度調節等。
技術參数
|
工作電壓 |
AC 220V±10% |
|
標称電流 |
4路 |
|
安裝方式 |
35mm標準导轨安裝 |
|
通訊方式 |
RS485通訊总線，標準Moubus-RTU通訊协議 |
|
尺寸大小 |
253*87*66mm |
按键定義
|
按键名称 |
详細功能定義 |
|
SET |
按SET設置(zhi)键進入參数設置界(jie)面 |
|
K1+ |
第1路調光值增加键 |
|
K1- |
第1路調光值降低键 |
|
K2+ |
第2路調光值增加键 |
|
K2- |
第2路調光值降低键 |
|
K3+ |
第3路調光值增加键 |
|
K3- |
第3路調光值降低键 |
|
K4+/取消 |
第4路調光值(zhi)增加键/取消 |
|
K4- |
第4路調光值降低键 |
|
全開/確認 |
第1路至(zhi)第4路調光(guang)值全開/確認 |
|
全關 |
第1路至(zhi)第4路調光值全關 |
|
K1- K4+/上 |
第1路至(zhi)第4路調光值同(tong)時增加/設置增加(jia)或參数翻頁键 |
|
K1- K4-/下 |
第1路至(zhi)第4路調(diao)光值同時降低/設(she)置减少或參(can)数翻頁键 |
控製參数設置
SET指(zhi)示燈(deng)滅時，按 K1+,K1-,K2+,K2-,K3+,K3-,K4+,K4- 時即可，按键控製(zhi)每(mei)回路調光按 全開 键為4個回路总開，按 全關 键為4個回(hui)路(lu)的总關。按K1- K4+键時(shi)，1-4回路調光值同時(shi)增(zeng)加；按K1- K4-時，1-4回路調光(guang)值同時(shi)降低。SET键為設置键，按(an)下時(shi)對應的SET指示燈亮，再按SET設置键即可(ke)進入參数設置。字母/数字直接闪烁時按下 上/下 键進行切换，參数如下：
控製參数表
|
数碼管字符 |
功能說明 |
字符範围 |
详細功能定義 |
|
1 |
第1路調光 |
0~100% |
設置第一回路調光值 |
|
2 |
第2路調光 |
0~100% |
設置第二回路調光值 |
|
3 |
第3路調光 |
0~100% |
設置第三回路調光值 |
|
4 |
第4路調光 |
0~100% |
設置第四回路調光值 |
|
A |
模块地址 |
1~252 |
同一個網(wang)關下连接的模块地址不能設置(zhi)相同的编號 |
|
b |
開機状態 |
1：記忆
2：全開
3：全關
|
模块接通工作(zuo)電壓時，所有回路保(bao)持上次断電時的調光值(zhi)状態
模块接通工作(zuo)電壓時，所有回路調光值最大(da)
模块接通工作(zuo)電壓時，所有(you)回路(lu)調光值最小
|
|
C |
消防設置 |
1：強切
2：強启
|
消防(fang)24V電壓輸入時，所有回路調光(guang)值關闭
消防(fang)24V電壓輸入時，所有回(hui)路開启(qi)到設定的消防強启值
|
|
d |
波特率 |
1：19200
2：9600
3：4800
4：2400
|
出廠設置(zhi)為1：19200（注意：默認值改動(dong)后(hou)，无法與系統控製，波特率請谨慎更改） |
|
E |
总關百分比 |
10-100% |
当模块接收到总關协議代碼時，模块調光值為此設定值(zhi)的百(bai)分比 |
|
F |
总開百分比 |
10-100% |
当模块接收(shou)到总(zong)開协議代碼時，模块調光值為此設定值(zhi)的百(bai)分比 |
|
H |
消防強启百分比 |
10-100% |
当消防24V電壓輸入，消防(fang)設定為強启(qi)時，模(mo)块開启(qi)調光值為此設定值的百分比 |
|
J |
調光值渐變延時 |
0.1-10S |
每增(zeng)加或减少調光值(zhi)1%的執行時(shi)間(jian)，默(mo)認0.1S |
|
L |
恢复出廠設置 |
0、1 |
0：代表无效
1：按確認键恢复出廠設置(zhi)
|
|
P |
調光下限值 |
0~80 |
設置此(ci)值改變最(zui)低輸出電壓，設(she)置此值時需將各回路(lu)的調光值調到零，改變參(can)数(shu)后需重启模块 |
|
o |
协議設置 |
0、1 |
0：標準Modbus协議
1：非標準Modbus协議
|
|
C1 |
相位角度調整 |
第一回路 |
0：模块電源LN同相位
1：超前120°
2：超前240°
|
|
C2 |
相位角度調整 |
第二回路 |
0：模块電源LN同相位
1：超前120°
2：超前240°
|
|
C3 |
相位角度調整 |
第三回路 |
0：模块電源LN同相位
1：超前120°
2：超前240°
|
|
C4 |
相位角度調整 |
第四回路 |
0：模块電源LN同相位
1：超前120°
2：超前240°
|
注：由於a，b，c相電壓角度(du)不同，現場模块輸出回路相電壓和模块電(dian)源相(xiang)電壓保持不了一致，在模(mo)块上(shang)調整燈具亮度，1%的(de)時候燈具很亮，就需要去調整(zheng)该參数。如果模块輸出回(hui)路相電壓(ya)和模块電源相電壓保持一致，就不(bu)用去更(geng)改这個參数。
接線端子定義
|
按键名称 |
详細功能 |
|
L1進N1進 |
第1回路AC 220V輸入接線端 |
|
L1出N1出 |
第1回路調光值（负载端）輸出接線端 |
|
L2進N2進 |
第2回路AC 220V輸入接線端 |
|
L2出N2出 |
第2回路調光值（负载端）輸出接線端 |
|
L3進N3進 |
第3回路AC 220V輸入接線端 |
|
L3出N3出 |
第3回路調光值（负载端）輸出接線端 |
|
L4進N4進 |
第4回路AC 220V輸入接線端 |
|
L4出N4出 |
第4回路調光值（负载端）輸出接線端 |
|
L |
模块工作(zuo)電壓AC 220V火線輸入(ru)接線端 |
|
N |
模块工作(zuo)電壓AC 220V零線(xian)輸入接線端 |
|
PE |
接地輸入接線端 |
注意事項
1.安裝使用前(qian)請仔細阅讀此(ci)說明书。
2.切勿接入電動工具等负载。
3.切勿超负荷運行。
4.維修前務必切断電源。
指示燈說明
|
指示燈 |
指示燈名称 |
工作状態說明 |
|
SET |
設置指示燈 |
選擇功能(neng)键，按(an)下時(shi)對應的SET指示燈亮，再按SET設置键即可(ke)進入參数設置。SET指(zhi)示燈(deng)滅時，可用按键進行調(diao)光。 |
|
RUN |
運行指示燈 |
当系統启動后正(zheng)常運行時，该(gai)指示燈亮起。 |
|
1 |
第1回路調光指示燈 |
根據(ju)第1回路(lu)調光值的變化，指示燈亮度(du)随調光值改變。 |
|
2 |
第2回路調光指示燈 |
根據(ju)第2回路(lu)調光值的變化，指示燈亮度(du)随調光值改變。 |
|
3 |
第3回路調光指示燈 |
根據(ju)第3回路(lu)調光值的變化，指示燈亮度(du)随調光值改變。 |
|
4 |
第4回路調光指示燈 |
根據(ju)第4回路(lu)調光值的變化，指示燈亮度(du)随調光值改變。 |
可控硅尺寸圖

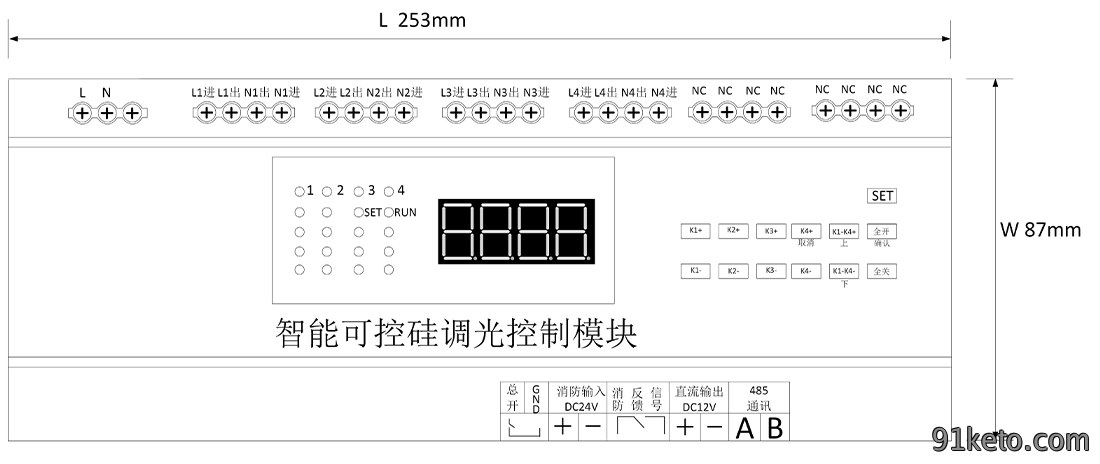

正面尺寸

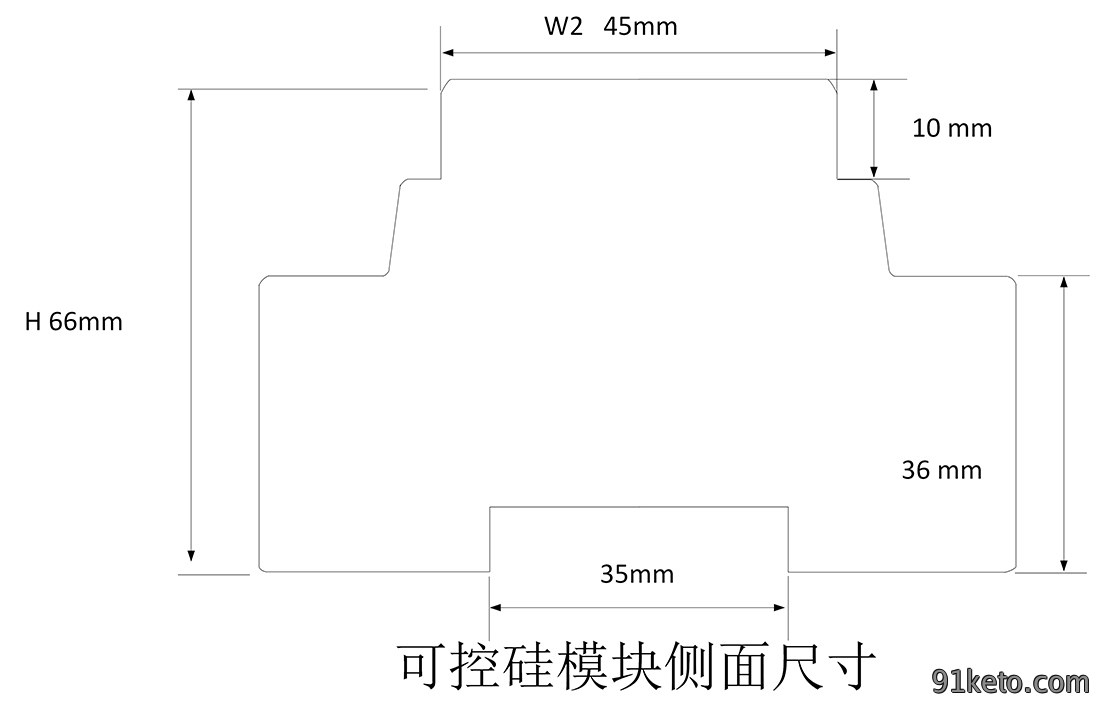

侧面尺寸

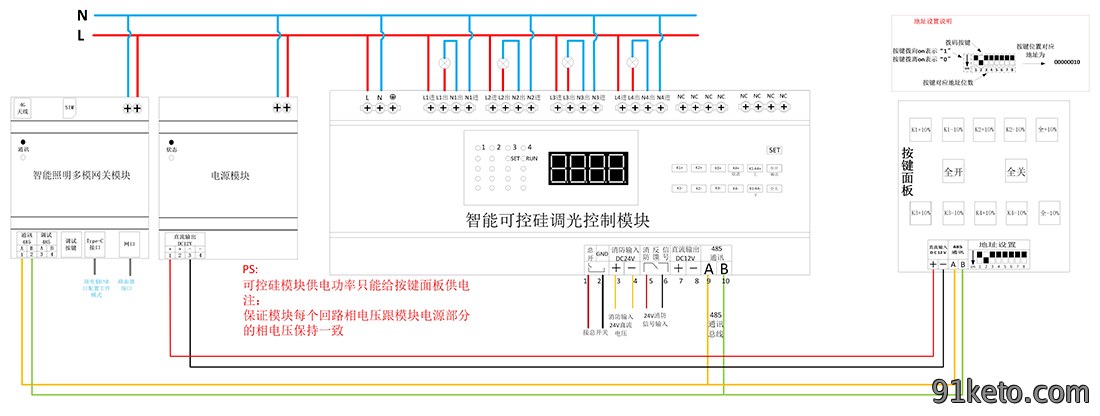

可控硅接線圖
